Описание: Упругие муфты выступают в качестве трубных компенсаторов, позволяя производить продольные и угловые движения трубы. Для них предусмотрены специальные замки, зацепляющие трубу без захвата основания шлицов; при этом одновременно обеспечивается механическое соединение с ограничением отклонения. Это особенно может пригодиться при удлинении или сокращении длины труб и несовпадении трубопроводов.

705

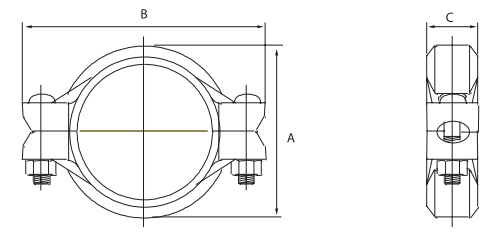

Артикул Tyco BSP Номин. диам.mm Внеш. диам. трубы mm Макс. раб. давление †bar psi Макс. конец. нагрузка †kN Диапазон значений зазора на концах труб ‡mm Отклонение. На трубную муфту градусов, mm Соединение Размеры Соединение Болты Приблиз. вес
kg
mm mm mm Кол-во Диаметрmm
705ME0042* 32 42.4 34.5500 4.81 0-3.3 4°19’75.0 65 106 46 2 M10x57 0.7
705ME0048* 40 48.3 34.5500 6.30 0-3.3 3°46’65.8 70 113 46 2 M10x57 0.7
705ME0060* 50 60.3 34.5500 9.85 0-3.3 3°0’52.5 83 124 48 2 M10x57 0.7
705МЕ0073* 65 73.0 34.5500 14.43 0-3.3 2°29’43.3 94 140 48 2 M10x57 0.9
705ME0076* 65 76.1 34.5500 15.72 0-3.3 2°23’41.7 102 146 48 2 M12x76 1.4
705ME0089* 80 88.9 34.5500 21.34 0-3.3 2°03’35.8 111 165 48 2 M12x76 1.4
705ME0108* 100 108.0 34.5500 31.55 0-6.4 3°22’58.3 140 191 52 2 M12x76 1.9
705ME0114* 100 114.3 34.5500 35.35 0-6.4 3°11’55.8 145 197 52 2 M12x76 1.8
705ME0133* 125 133.0 31.0450 43.33 0-6.4 2°44’46.7 167 241 52 2 M16x83 3.3
705ME0139* 125 139.7 31.0450 47.56 0-6.4 2°36’45.5 173 248 52 2 M16x83 3.3
705ME0141* 125 141.3 31.0450 48.63 0-6.4 2°35’45.0 175 248 52 2 M16x83 3.2
705ME0159* 150 159.0 31.0450 61.44 0-6.4 2°17’40.0 192 262 52 2 M16x83 3.4
705ME0165* 150 165.1 31.0450 66.36 0-6.4 2°12’38.3 197 272 52 2 M16x83 3.2
705ME0168* 150 168.3 31.0450 68.97 0-6.4 2°10’37.5 202 344 52 2 M16x83 3.2
705ME0219* 200 219.1 31.0450 116.89 0-6.4 1°40’29.2 259 416 64 2 M20x121 6.6
705ME0273* 250 273.0 24.1350 141.31 0-6.4 1°20’23.3 322 480 67 2 M24x165 12.7
705ME0324* 300 323.9 24.1350 198.78 0-6.4 1°07’19.2 380 480 67 2 M24x165 16.6

*=1 — отделка с нанисением краски RAL3000
*=2 — отделка в виде оцинковки погружением в расплав

577MD0***2 муфты для питьевой воды



Общие замечания: Дополнительная информация включена в наши спецификации и предоставляется по запросу. Ответственность за выбор изделий, пригодных для предусмотренной цели, и принятие мер по недопущению превышения номинальных значений давления и производительности несет Проектировщик. Необходимо обязательно ознакомиться с конструкциями установок и понять их устройство. Ни в коем случае не вынимайте компоненты трубопровода, а также не исправляйте нарушения в трубопроводе и не вносите в них в связи с этим изменения, предварительно не понизив давление в системе и не слив из нее жидкость. Выбираемые материалы и прокладки нужно сверять с перечнем рекомендуемых для конкретного применения прокладок.



†: Максимальное давление и конечная нагрузка представляет собой сумму всех нагрузок с учетом стальной трубы стандартной массы. Номинальные значения давления и конечная нагрузка могут быть различными в зависимости от матерала труб и/ или толщины стенок. Справки предоставляет Tyco BSP. За перечнем противопожарного оборудования и утвержденными номинальными значениями давления обращайтесь в Tyco BSP.

‡: Максимальный зазор между концами труб предусмотрен для труб стандартной массы с нарезными шлицами. Значения для труб схолоднодеформированными шлицами равны 1/2 значений труб с нарезными шлицами.
