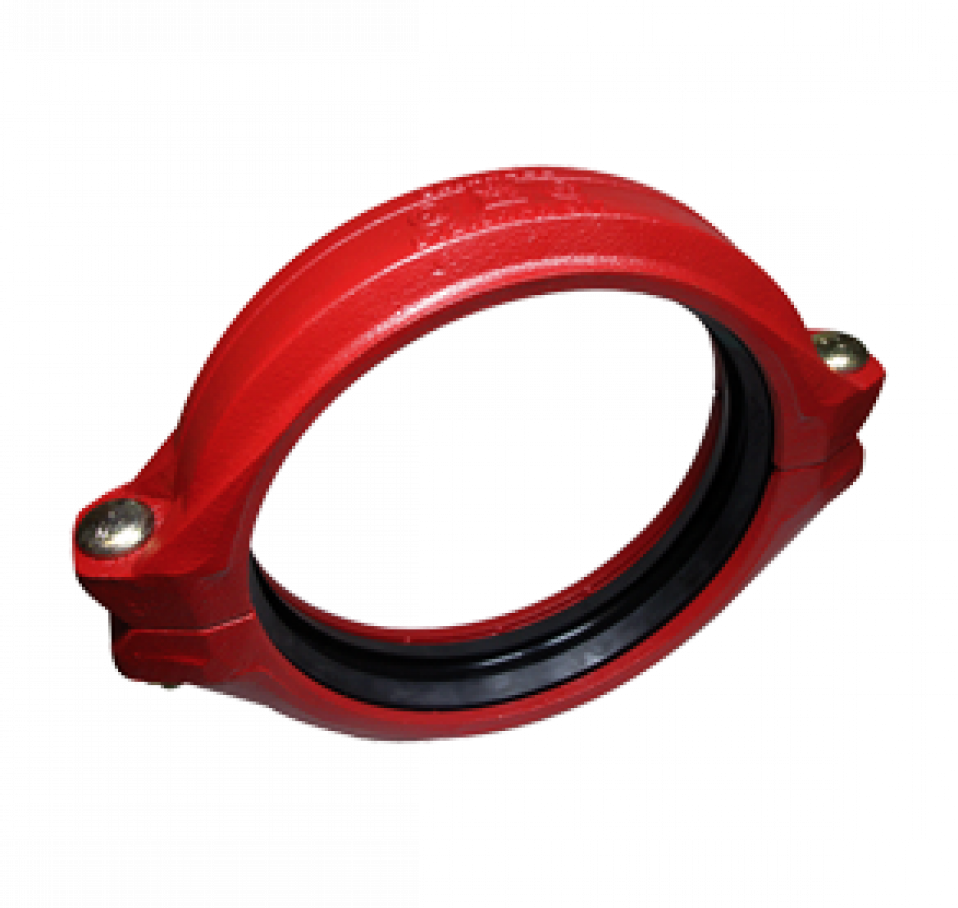

Муфта жесткая Fig.577

Муфта жесткая Fig.577

TYCO муфта легковесная жесткая 577

577



Артикул

Tyco  BSP

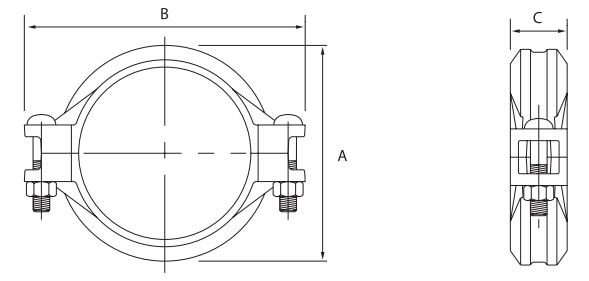

Номин. диам.mm Внеш. диам. трубы mm Макс. раб. давлениеbar psi Макс. конец. нагрузка †kN Диапазон значений зазора на концах трубmm Соединение Размеры Соединение Болты Приблиз. вес kg
mm mm mm Кол-во Диаметр mm
577ME0034* 25 33.7 20.7300 1.81 0-1.5 59 95 42 2 M10x57 0.5
577ME0042* 32 42.4 20.7300 2.89 0-1.5 68 107 42 2 M10x57 0.6
577ME0048* 40 48.3 20.7300 3.78 0-1.5 74 113 42 2 M10x57 0.7
577ME0060* 50 60.3 20.7300 5.91 0-1.5 86 127 43 2 M10x57 0.8
577МЕ0073* 65 73.0 20.7300 8.66 0-1.5 99 138 45 2 M10x57 0.9
577ME0076* 65 76.1 20.7300 9.41 0-1.5 101 142 45 2 M10x57 0.9
577ME0089* 80 88.9 20.7300 12.84 0-1.5 114 156 45 2 M10x57 1.5
577ME0114* 100 114.3 20.7300 21.22 0-4.8 145 191 47 2 M10x57 1.5
577ME0139* 125 139.7 20.7300 31.70 0-4.8 173 222 49 2 M12x76 2.4
577ME0141* 125 141.3 20.7300 32.44 0-4.8 174 224 49 2 M12x76 2.4
577ME0165* 150 165.1 20.7300 44.28 0-4.8 198 248 49 2 M12x76 2.6
577ME0168* 150 168.3 20.7300 46.00 0-4.8 201 251 49 2 M12x76 2.7
577ME0219* 200 219.1 20.7300 77.97 0-4.8 260 325 61 2 M16x83

5.3

*=1 — отделка с нанесением краски RAL3000

*=2 — отделка в виде оцинковки погружением в расплав



Примечание: Для поз. 577 ‘Легковесная жесткая муфта’ не приведена компенсация для расширения системы трубопроводов и/или сжатие, связанное с изменениями температуры в системе трубопроводов.



577MD0***2 муфты для питьевой воды

577МТ0***2 муфты с тройной прокладкой из ЭПДМ для сухотрубных спринклерных установок



Общие замечания: Дополнительная информация включена в наши спецификации и предоставляется по запросу. Ответственность за выбор изделий, пригодных для предусмотренной цели, и принятие мер по недопущению превышения номинальных значений давления и производительности несет Проектировщик. Необходимо обязательно ознакомиться с конструкциями установок и понять их устройство. Ни в коем случае не вынимайте компоненты трубопровода, а также не исправляйте нарушения в трубопроводе и не вносите в них в связи с этим изменения, предварительно не понизив давление в системе и не слив из нее жидкость. Выбираемые материалы и прокладки нужно сверять с перечнем рекомендуемых для конкретного применения прокладок.



†: Максимальное давление и конечная нагрузка представляет собой сумму всех нагрузок с учетом стальной трубы стандартной массы. Номинальные значения давления и конечная нагрузка могут быть различными в зависимости от матерала труб и/ или толщины стенок. Справки предоставляет Tyco BSP. За перечнем противопожарного оборудования и утвержденными номинальными значениями давления обращайтесь в Tyco BSP.

‡: Максимальный зазор между концами труб предусмотрен для труб стандартной массы с нарезными шлицами. Значения для труб схолоднодеформированными шлицами равны 1/2 значений труб с нарезными шлицами.
