Бессварочные муфтовые соединения Tyco Grinnell

Главный принцип, заложенный в создании данного оборудования – это сборка труб в магистраль при помощи обжимных муфт без использования сварки. Представляем вашему вниманию соединительные устройства марки Grinnell. Если сравнивать со сварными соединяемыми или соединениями с помощью фланцев, муфты и фитинги, Grinnell позволяют воспользоваться несколькими конструктивными преимуществами и сэкономить средства на монтаже. Система Grinnell изготавливается по стандарту системы качества ISO 9000. Для монтажа системы понадобится только гаечный ключ. Нет необходимости в специальном дорогостоящем оборудовании и привлечении таких специалистов, как сварщиков или монтажников, производящих сварные соединения. Все выше сказанное экономит до 65% времени по сравнению со сваркой, фланцевыми или резьбовыми соединениями. Данная система прошла испытания и сертификацию в Украине. Поскольку в холоднодеформированных шлицах металл с трубы не удаляется, полностью сохраняется ее целостность. Максимальное рабочее давление системы может достигаться до 69 bar. Изделия со шлицами Grinnell могут использоваться в опасных зонах без специальных мер предосторожности на специализированных объектах или при определенных условиях в некоторых помещениях, которые также должны быть защищены системами пожаротушения. Кроме того, в отличие от сварки система Grinnell не приводит к образованию опасных испарений или попаданию в трубопровод посторонних материалов, которые могут повредить узлы управления. Продукция, изготавливаемая компанией «Tyco» имеет гарантию для прямого Покупателя на десять лет от дефектов в материале и на конструкцию, если выполнены надлежащий монтаж и техническое обслуживание при правильной эксплуатации и текущем ремонте. Эта гарантия действует в течении 10 лет с момента поставки оборудования «Tyco».

Show:Муфты GrinnellКолени, ТройникиПереходники
  • Муфта гибкая Fig.705
    Муфта гибкая Fig.705
  • Муфта гибкая на высокое давление Fig.707
    Муфта гибкая на высокое давление Fig.707
  • Муфта жесткая Fig.577
    Муфта жесткая Fig.577
  • Муфта жесткая Fig.772
    Муфта жесткая Fig.772
  • Муфта жесткая на высокое давление Fig.770
    Муфта жесткая на высокое давление Fig.770
  • Муфта переходная гибкая Fig.716
    Муфта переходная гибкая Fig.716
  • Муфта с нарезным концом Fig.909
    Муфта с нарезным концом Fig.909
  • Фланцевый переходник Fig.71 DIN
    Фланцевый переходник Fig.71 DIN

Общие сведения о муфтах TYCO Grinnell

Изделия Grinnell с пазами предназначены для использования в системах трубопроводов с пазами на концах; они имеются номинального диаметра от 25 мм (1”) до 600 мм (24”), в зависимости от требуемого диаметра. Конструкция стыковки Grinnell дает несколько преимуществ в плане экономичности по сравнению со сварными или фланцевыми системами. Также обеспечивается универсальное средство стыковки труб, фитингов и компонентов трубопроводов. Муфты и прокладки Grinnell позволяют выбирать подходящие комбинации для конкретного применения. К изменениям в местах эксплуатации легко приспосабливаются детали соединения Grinnell с пазами, поскольку они легко вращаются, убираются и/или добавляются для быстрого внесения необходимого изменения.

  • Упругие муфты выступают в качестве трубных компенсаторов, позволяя производить продольные и угловые движения трубы. Для них предусмотрены специальные замки, зацепляющие трубу без захвата основания пазов; при этом одновременно обеспечивается механическое соединение с ограничением отклонения. Это особенно может пригодиться при удлинении или сокращении длины труб и несовпадении трубопроводов.
  • Жесткие муфты обеспечивают жесткое сцепление с трубой. Они предназначены для сведения концов труб  близко друг к другу, когда муфта прочно зажимается на наружном диаметре трубы и в основании пазов. Поскольку жесткие муфты зажимаются по всей поверхности трубы, они сопротивляются нагрузке при изгибах, а потому позволяют создавать увеличенные зазоры согласно требованиям ASME/ANSI B31.1 (трубопроводы систем энергоснабжения) и ASME/ANSI B39.1 (обслуживание зданий), а также NFPA 13 (спринклерные системы).

1. Описание изделия

Корпуса Корпус муфты «Tyco» изготавливается из ковкого или пластичного чугуна или из нержавеющей стали и сконструирован таким образом, что самоцентрируется вокруг трубы. Корпус обхватывает и предохраняет прокладку от воздействия внутреннего давления системы. Участки крепления корпуса соответствуют канавкам на краях трубы и зацепляются с ними по всей окружности трубы, удерживая таким образом края трубы от рассоединения вследствие воздействия внутреннего давления.

Гибкие муфты предоставляют возможность закладывать в проекте зазоры между участками крепления корпуса и канавками в трубах, предоставляя возможность как для углового, так и для продольного движения (смещения) трубы.

Жесткие муфты крепко обжимают трубу и запирают соединение в этом положении, таким образом сохраняя электропроводимость. Это достигается посредством физического контакта зубцов со стенкой трубы в углу канавки, который создает электрический контакт.

Болты и гайки

Для соединения и закрепления частей корпуса между собой используются термообработанные болты с овальным подголовком.

Конструкция с овальным подголовком предохраняет болты от проворачивания во время затягивания шестигранной гайки односторонним гаечным ключом. Болты и гайки с метрической резьбой изготавливаются из оцинкованной углеродистой стали или из нержавеющей стали.

Прокладки

Уникальная конструкция целиковой С-образной резиновой прокладки была разработана для обеспечения герметичного уплотнения, чувствительного к давлению и применяется как под давлением, так и с вакуумом без помощи внешних сил.

Края прокладки отлиты таким образом, что при размещении на краях трубы, они обеспечивают прижимание к поверхности трубы, создавая влагонепроницаемое уплотнение.

Полость прокладки действует как «резервуар давления», т.е. внутри трубопроводной системы давление прикладывается ко внутренней поверхности прокладки, что увеличивает силу уплотнения и повышает её герметичность. В обычных вакуумных системах уплотнения, не чувствительные к давлению, имеют тенденцию к «отрыванию» от трубы и служат причиной возникновения каналов утечки.

Прокладка «Tyco» исключает данную проблему, реагируя на отрицательное давление (более высокое, чем наружное атмосферное давление) таким образом, что уплотнительная способность прокладки увеличивается.

Покрытие

Все корпуса имеют стандартное покрытие из эмалевой водоэмульсионной краски, не содержащей свинец. По заказу возможно оцинкованное покрытие, эпоксидное или другие виды покрытий. Для получение более подробной информации свяжитесь с представителем фирмы «TYCO».

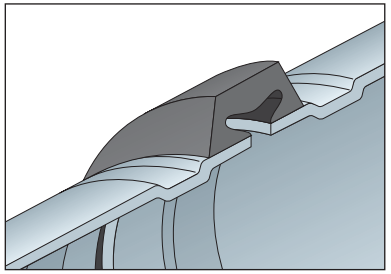

Фактически, конструкция действует как тройное уплотнение:

2014-05-15_174008
2014-05-15_174039 2014-05-15_174055

Первое уплотнение

С-образная резиновая прокладка легко крепится на краях трубы.

Второе уплотнение

Корпус прижимает прокладку, увеличивая качество уплотнения

Третье уплотнение

Давление системы или вакуум будет максимизировать герметичность уплотнения.

Первое уплотнениеС-образная резиновая прокладка легко крепится на краях трубы.Второе уплотнениеКорпус прижимает прокладку, увеличивая качество уплотнения

Третье уплотнениеДавление системы или вакуум будет максимизировать герметичность уплотнения.

2. Конструктивные особенности и преимущества

Расширение и сжатие Гибкие муфты Grinnell способны амортизировать продольные движения труб, вызываемые изменениями температуры. Благодаря этому исключается или сводится к минимуму необходимость использования трубных компенсаторов.

2014-05-15_174110



Техническое обслуживание

Муфты «Tyco» легко демонтируются, позволяя проводить техническое обслуживание, ремонт и изменения в трубопроводной системе. Это также позволяет периодически вращать трубу для того, чтобы распределить внутреннее снашивание от воздействия извести или других абразивных материалов.

2014-05-15_174120



Шум и вибрация

Эластичная прокладка и предусмотренный в конструкции зазор, помогают изолировать и абсорбировать шум и предотвращают распространение вибрации.

2014-05-15_174130

Самоудерживание

Муфты «Tyco» зацепляются за края трубы по всей окружности и удерживают их от рассоединения вследствие воздействия давления или других сил в пределах максимального номинального рабочего давления (то есть до 1734 м вод. ст. (17 МПа или 170 бар).

 2014-05-15_174150

Нецентрированность

Гибкость, заложенная в конструкции гибких муфт «Tyco», позволяет приспосабливаться к несоосности, обусловленной неточным расположением отверстий для трубопровода через стены и пол; обеспечивает наклон к дренажу трубопроводной системы и облегчает прокладку трубопровода на неровной поверхности, предоставляя таким образом возможность отклонения в любом направлении.

 2014-05-15_174142

Отклонения на стыках Гибкие муфты Grinnell способны в разумных пределах компенсировать отклонения труб. Это огромное преимущество для случаев использования в туннелях, на мостах и в шахтах.

 2014-05-15_174233

Жесткое соединение Патентованная конструкция муфт поз. 577 и 772, позволяет корпусам муфт охватывать окружность паза трубы на все 360 º. Благодаря этому обеспечивается более жесткое и прочное соединение в диапазоне допусков труб. Конструкция муфт предотвращает деформацию прокладки при соединении секций корпуса.

2014-05-15_174242

Быстрота

Система разъёмных фитингов ф. «Tyco» позволит вам сэкономить до 65% времени по сравнению со сваркой, фланцеванием или нарезанием резьбы.

2014-05-15_174256

Легкость

Для монтажа системы разъёмных соединений ф. «Tyco» требуется только ключ. Не нужно никакого специального дорогого оборудования, квалифицированная рабочая сила, как для сварки или фланцевания, также не требуется.

2014-05-15_174304

Экономичность

Стоимость полностью смонтированной системы разъёмных соединений ф. «Tyco» намного ниже – до 30%  – любого другого типа системы, используемого в настоящее время.

2014-05-19_110933



Надежность

Система разъёмных соединений ф. «Tyco» имеет конструкцию, позволяющую продлить срок службы трубопровода; была проверена и одобрена всеми основными органами по сертификации. Так как для нарезания канавок не требуется срезать металл с трубы, то целостность трубы полностью сохраняется. Максимальное рабочее давление системы доходит до 17 МПа.

2014-05-19_111110

Безопасность

Благодаря отсутствию пламени (от газовых горелок) продукцию разъёмных фитингов ф. «Tyco» можно использовать в опасных помещениях без специальных мер предосторожности.

2014-05-19_111207



Компактность

Для системы разъёмных соединений ф. «Tyco» требуется намного меньше пространства, чем для обычных сварных или фланцевых систем.

2014-05-19_111309

Чистота

В отличие от сварки, монтаж системы разъёмных фитингов ф. «Tyco» не приводит к появлению опасных дымов и к возможному включению инородных материалов в трубопроводную линию.

2014-05-19_111406

3. Технология

Разъемные муфты и оконечные фитинги фирмы «Tyco» применяются в самых разнообразных трубопроводных системах. Разъемные соединения для труб с канавками разработаны ф. «Tyco» для обеспечения самоцентрирующегося соединения, которое приспособлено для работы под давлением, вакуумом и под действием других внешних сил, если существуют ограничения по весу для специальных креплений, расширение соединений и т.д.

Жесткие муфты ф. «Tyco» Rigidlok и Rigidlite обеспечивают жесткое соединение от 1″ до 24″. Уникальный запирающий принцип воздействует на часть обычной трубы и на канавку под разъемную муфту. При использовании жестких муфт получается полностью металлический контакт, обеспечивающий электрическую проводимость. Разъемные соединения можно использовать со стандартными фитингами «Tyco». Гибкие муфты могут расширяться и сжиматься при термических колебаниях, а также прогибаться при неровностях относительно земли или сейсмической активности. Если гибкость не желательна, используются жесткие муфты. И гибкие, и жесткие муфты обеспечивают подавление шумов и вибрации.

Использование технологий фирмы «Tyco» дает много характерных преимуществ при проектировании, приносящих пользу проектировщику, подрядчику и конечному пользователю. Функциональные характеристики разъёмных муфт «Tyco» облегчают проектирование трубопроводной системы. Применение данных соединений позволяет производить надежный монтаж, сборку и эксплуатацию системы.

Для того чтобы трубопроводные системы ф. «Tyco» с разъемными фитингами приносили максимальную пользу, при проектировании данных систем всегда необходимо учитывать все функциональные назначения проекта. Разъемные муфты и фитинги ф.  «Tyco» сертифицированы в системе УкрСЕПРО.

4. Область применения

Отопление, вентиляция и кондиционирование

Применение муфт и фитингов ф. «Tyco» в трубопроводных системах, обеспечивающих комфорт, сочетает в себе ряд преимуществ. Простота и быстрота монтажа снижает время, фактически необходимое для проведения работ на объекте. Кроме того, с помощью продукции ф. «Tyco»  можно произвести любые изменения в трубопроводной системе уже на объекте. На месте вашей отопительной линии должен проходить вентиляционный канал? Использование нескольких дополнительных отводов 45? позволяет обойти любое препятствие. Даже ошибки в сборном стандартном доме можно легко исправить. Ослаблением нескольких болтов и гаек фитинг можно легко повернуть в требуемом направлении.

Гибкие муфты «Tyco» также заботятся о несоосности. Дополнительные градусы углового отклонения помогут вам выравнить системы при необходимости. Тепловое расширение? Применение гибких муфт дает вам несколько миллиметров на сдвиг для каждой муфты. При правильно составленном проекте, вы можете сэкономить на компенсаторах.

Шум и вибрация, создаваемые насосами и холодильниками, легко поглощаются муфтами «Tyco». Поэтому, используя разъемные фитинги ф. «Tyco», вы сделаете намного больше, чем предполагаете. Вы не только получаете смонтированную трубопроводную систему, вы заботитесь и о  тепловом расширении и сжатии, несоосности и снижении шума.

Работа в ограниченном пространстве сразу становится очень простой. Вам больше не надо двигать тяжелое оборудование или бояться, что искры от сварки создадут потенциальный пожар. Теперь все, что вам нужно – место для работы храпового механизма.

Пожаротушение, сохранение жизни и имущества

Во всем мире органы по сертификации признали преимущества, предлагаемые разъёмными муфтами и фитингами ф. «Tyco» для противопожарной промышленности. При монтаже системы, которая спроектирована и предназначена для борьбы с пожаром, вы не хотите использовать технологию, создающую потенциальную опасность пожара?

Для монтажа разъемных фитингов ф. «Tyco»  нужен только гаечный ключ. При монтаже муфт «Tyco» не нужно никакого открытого пламени или сварочных горелок, нет никаких искр. Эта особенность привела к тому, что во всем мире власти приняли и сертифицировали продукцию «Tyco» для применения в противопожарных системах.

Очень часто в водяных, водовоздушных спринклерных системах, дренчерных системах, а также в водо-пенных установках используется продукция «Tyco» на оцинкованном трубопроводе или трубопроводе из нержавеющей стали.

Сочетание преимуществ по быстрому монтажу, заводской сборке, легкости технического обслуживания, надежности и безопасности преподносит противопожарной промышленности продукцию, которая ей так необходима.

Промышленное применение, прежде всего безопасность!

Существует много причин, по которым разъемные фитинги так широко используется в промышленности. Одна из главных причин состоит в том, что муфты, фитинги и клапаны «Tyco» монтируются без риска возникновения пожара или взрыва. При проведении технического обслуживания время простоя системы для очистки или замены трубопровода снижается до минимума.

В помещениях со складскими резервуарами разъемные фитинги фирмы «Tyco» часто применяются для выравнивания трубопроводов на участках оседания поверхности земли. Применение некоторого количества гибких муфт в трубопроводе позволит справиться с вертикальным сдвигом трубопроводной системы

Временную трубопроводную систему можно легко смонтировать и демонтировать, обеспечивая легкое и верное решение.

Разъемные фитинги ф. «Tyco»  можно использовать со всеми видами труб из углеродистой стали, включая оцинкованные трубы. Более того, область применения  данной продукции расширяется за счет применения ее с трубами из нержавеющей стали. Ф. «Tyco» предлагает полный ассортимент разъёмных фитингов из нержавеющей стали разных сортов. Для предотвращения коррозии металла, муфты ф. «Tyco»  предлагаются либо из оцинкованной нержавеющей стали или со специальным покрытием, предотвращающим металлический контакт между трубой и муфтой.

Производство снега

На многих горнолыжных курортах вы сможете найти продукцию «Tyco», которая используется на распределительном трубопроводе, снабжающим снеговые пушки. Преимущества быстрого монтажа, легкого техобслуживания и, прежде всего, возможность применения гибких муфт, которые позволяют приспосабливаться к местности, делают нашу продукцию «Решением  номер один» для соединения труб.

Автомобильная промышленность

В автомобильной промышленности разъёмные муфты «Tyco» используются практически во всех системах. Кроме систем отопления и кондиционирования, муфты, клапаны и фитинги используются в трубопроводах со сжатым воздухом, дренажных и производственных линиях, а также для пожаротушения. Применение продукции ф. «Tyco»  существенно снижает время простоя, необходимое для обслуживания систем.

Очистка воды, быстро и чисто

На всех участках очистки воды были найдены преимущества применения продукции ф. «Tyco». При малых диаметрах, даже на оцинкованном трубопроводе или трубопроводе из нержавеющей стали, муфты из нержавеющей стали или с покрытием обеспечивают намного более предпочтительное техническое решение для соединения труб. В сложных промышленных объектах используются муфты с диаметром трубопровода до 1100 мм / 44″.

По сравнению с фланцевыми системами, система на разъемных фитингах занимает намного меньше места и увеличивает экономию времени за счет уменьшения количества болтов и гаек, которые нужно затягивать. Это огромное преимущество во время монтажа системы, и оно намного увеличивается при техническом обслуживании или изменениях в системе.
