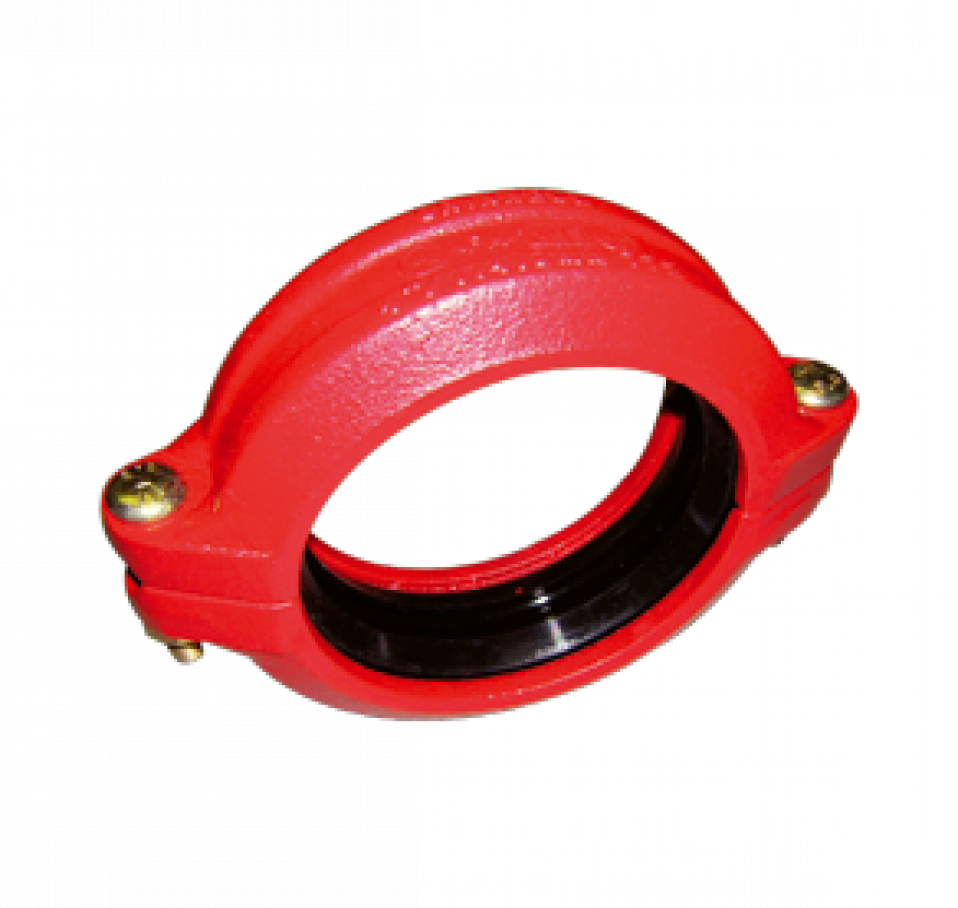

Муфта жесткая Fig.772

Муфта жесткая Fig.772

Муфта жесткая Fig.772

772

Артикул

Tyco BSP

Номин. диам.mm Внеш. диам. трубы mm Макс. раб. давление †bar psi Макс. конец. нагрузка †kN Диапазон значений зазора на концах труб ‡mm Соединение Размеры Соединение Болты Приблиз. вес kg
mm mm mm Кол-во Диаметр mm
772ME0042* 32 42.4 51.7750 7.22 0-1.5 70 111 46 2 M10x57 0.5
772ME0048* 40 48.3 51.7750 9.46 0-2.0 76 117 46 2 M10x57 0.5
772ME0060* 50 60.3 51.7750 14.78 0-3.3 87 130 48 2 M10x57 0.7
772МЕ0073* 65 73.0 51.7750 21.66 0-3.3 99 143 48 2 M10x57 1.1
772ME0076* 65 76.1 51.7750 23.58 0-3.3 106 145 51 2 M10x57 1.2
772ME0089* 80 88.9 51.7750 32.10 0-3.3 118 159 48 2 M10x57 1.2
772ME0114* 100 114.3 51.7750 53.06 0-4.8 148 191 50 2 M16x83 1.6
772ME0139* 125 139.7 51.7750 79.26 0-4.8 178 247 52 2 M16x83 3.4
772ME0141* 125 141.3 51.7750 81.09 0-4.8 180 247 52 2 M16x83 3.4
772ME0165* 150 165.1 48.2700 103.18 0-4.8 206 268 54 2 M16x83 3.4
772ME0168* 150 168.3 48.2700 107.34 0-4.8 206 268 54 2 M16x83 3.4
772ME0219* 200 219.1 48.2600 155.44 0-4.8 268 344 67 2 M20x121 8.2
772ME0273* 250 273.0 34.5500 201.87 0-3.3 326 417 67 2 M24x165 11.2
772ME0324* 300 323.9 27.6400 227.17 0-3.3 391 479 67 2 M24x165

19.1

*=1 — отделка с нанисением краски RAL3000

*=2 — отделка в виде оцинковки погружением в расплав



Примечание: Для поз. 772 ‘Легковесная жесткая муфта’ не приведена компенсация для расширения системы трубопроводов и/или сжатие, связанное с изменениями температуры в системе трубопроводов.



577MD0***2 муфты для питьевой воды



Общие замечания: Дополнительная информация включена в наши спецификации и предоставляется по запросу. Ответственность за выбор изделий, пригодных для предусмотренной цели, и принятие мер по недопущению превышения номинальных значений давления и производительности несет Проектировщик. Необходимо обязательно ознакомиться с конструкциями установок и понять их устройство. Ни в коем случае не вынимайте компоненты трубопровода, а также не исправляйте нарушения в трубопроводе и не вносите в них в связи с этим изменения, предварительно не понизив давление в системе и не слив из нее жидкость. Выбираемые материалы и прокладки нужно сверять с перечнем рекомендуемых для конкретного применения прокладок.



†: Максимальное давление и конечная нагрузка представляет собой сумму всех нагрузок с учетом стальной трубы стандартной массы. Номинальные значения давления и конечная нагрузка могут быть различными в зависимости от матерала труб и/ или толщины стенок. Справки предоставляет Tyco BSP. За перечнем противопожарного оборудования и утвержденными номинальными значениями давления обращайтесь в Tyco BSP.

‡: Максимальный зазор между концами труб предусмотрен для труб стандартной массы с нарезными шлицами. Значения для труб схолоднодеформированными шлицами равны 1/2 значений труб с нарезными шлицами.
