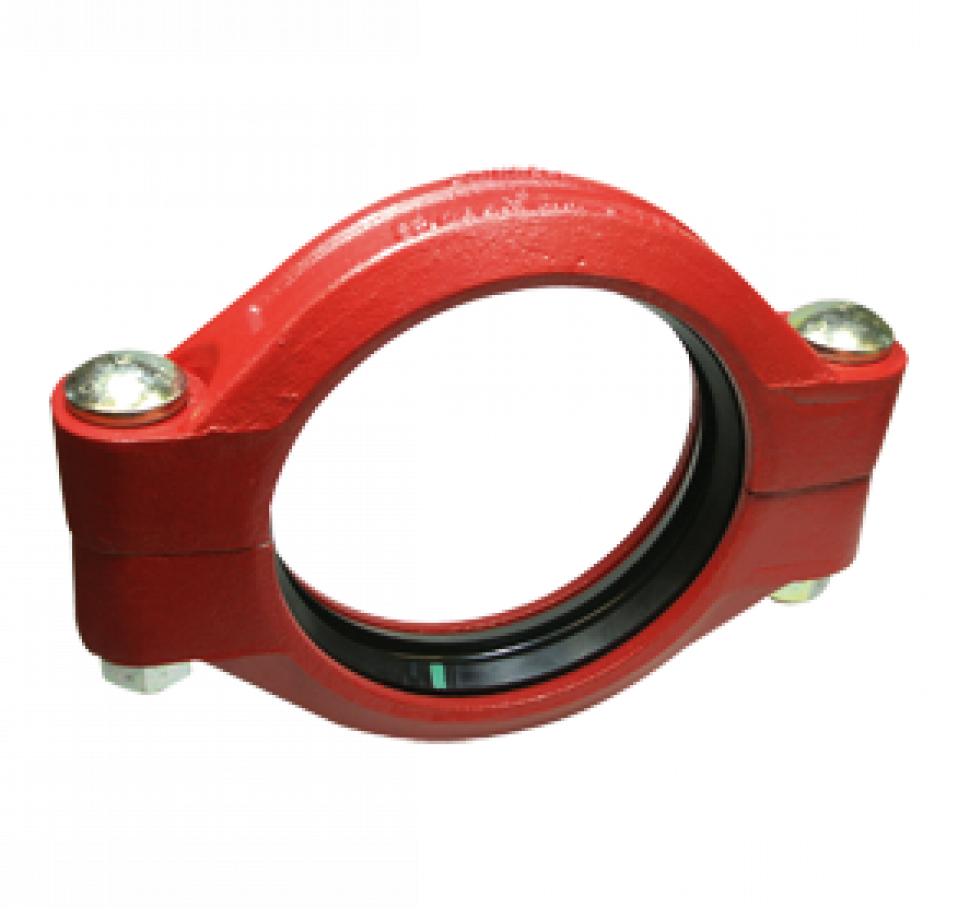

Муфта гибкая на высокое давление Fig.707

Муфта гибкая на высокое давление Fig.707

Муфта гибкая на высокое давление Fig.707

707

Артикул Tyco BSP Номин. диам.mm Внеш. диам. трубы mm Макс. раб. давление †bar psi Макс. конец. нагрузка †kN Диапазон значений зазора на концах труб ‡mm Отклонение. На трубную муфту градусов, mm Соединение Размеры Соединение Болты Приблиз. вес kg
mm mm mm Кол-во Диаметр mm
707AE0048* 40 48.3 69.01000 12.61 0-3.3 3°46’65.8 75 118 46 2 M12x76 1.1
707AE0060* 50 60.3 69.01000 19.71 0-3.3 3°0’52.5 90 133 48 2 M12x76 1.4
707МЕ0073* 65 73.0 69.01000 28.88 0-3.3 2°29’43.3 103 146 48 2 M12x76 1.6
707AE0076* 65 76.1 69.01000 31.44 0-3.3 2°23’41.7 106 146 48 2 M12x76 1.7
707AE0089* 80 88.9 69.01000 42.80 0-3.3 2°03’35.8 119 162 48 2 M12x76 1.8
707AE0114* 100 114.3 69.01000 70.75 0-6.4 3°11’55.8 151 210 52 2 M16x83 3.2
707AE0141* 125 141.3 69.01000 108.12 0-6.4 2°35’45.0 180 254 52 2 M20x121 4.8
707AE0165* 150 165.1 69.01000 147.61 0-6.4 2°12’38.3 208 286 52 2 M20x121 5.7
707AE0168* 150 168.3 69.01000 152.34 0-6.4 2°10’37.5 211 286 52 2 M20x121 5.7
707AE0219* 200 219.1 55.1800 207.41 0-6.4 1°40’29.2 271 356 63 2 M22x165 10.7
707AE0273* 250 273.0 55.1800 322.99 0-6.4 1°20’23.3 332 418 67 2 M24x165 15.0
707AE0324* 300 323.9 55.1800 454.35 0-6.4 1°07’19.2 391 479 67 2 M24x165 16.8
707AE0355* 350 323.9 20.7300 205.43 0-6.4 1°02’18.3 423 518 75 2 1″ x5 1/2 20.0
707AE0406* 400 323.9 20.7300 268.31 0-6.4 0°54’15.8 478 575 75 2 1″ x5 1/2 23.6
707AE0457* 450 323.9 20.7300 339.58 0-6.4 0°48’14.2 541 638 78 2 1″ x5 1/2 30.8
707AE0508* 500 323.9 20.7300 419.23 0-6.4 0°43’12.5 596 708 78 2 1 1/8″ x5 3/4 40.4
707AE0610* 600 323.9 17.2250 503.08 0-6.4 0°36’10.8 701 813 78 2 1 1/8 x5 3/4 43.5

*=1 — отделка с нанесением краски RAL3000

*=2 — отделка в виде оцинковки погружением в расплав



Примечание: Для диаметров муфт более 12″ размеры болтов имеются по ANSI



Общие замечания: Дополнительная информация включена в наши спецификации и предоставляется по запросу. Ответственность за выбор изделий, пригодных для предусмотренной цели, и принятие мер по недопущению превышения номинальных значений давления и производительности несет Проектировщик. Необходимо обязательно ознакомиться с конструкциями установок и понять их устройство. Ни в коем случае не вынимайте компоненты трубопровода, а также не исправляйте нарушения в трубопроводе и не вносите в них в связи с этим изменения, предварительно не понизив давление в системе и не слив из нее жидкость. Выбираемые материалы и прокладки нужно сверять с перечнем рекомендуемых для конкретного применения прокладок.



†: Максимальное давление и конечная нагрузка представляет собой сумму всех нагрузок с учетом стальной трубы стандартной массы. Номинальные значения давления и конечная нагрузка могут быть различными в зависимости от матерала труб и/ или толщины стенок. Справки предоставляет Tyco BSP. За перечнем противопожарного оборудования и утвержденными номинальными значениями давления обращайтесь в Tyco BSP.

‡: Максимальный зазор между концами труб предусмотрен для труб стандартной массы с нарезными шлицами. Значения для труб схолоднодеформированными шлицами равны 1/2 значений труб с нарезными шлицами.
