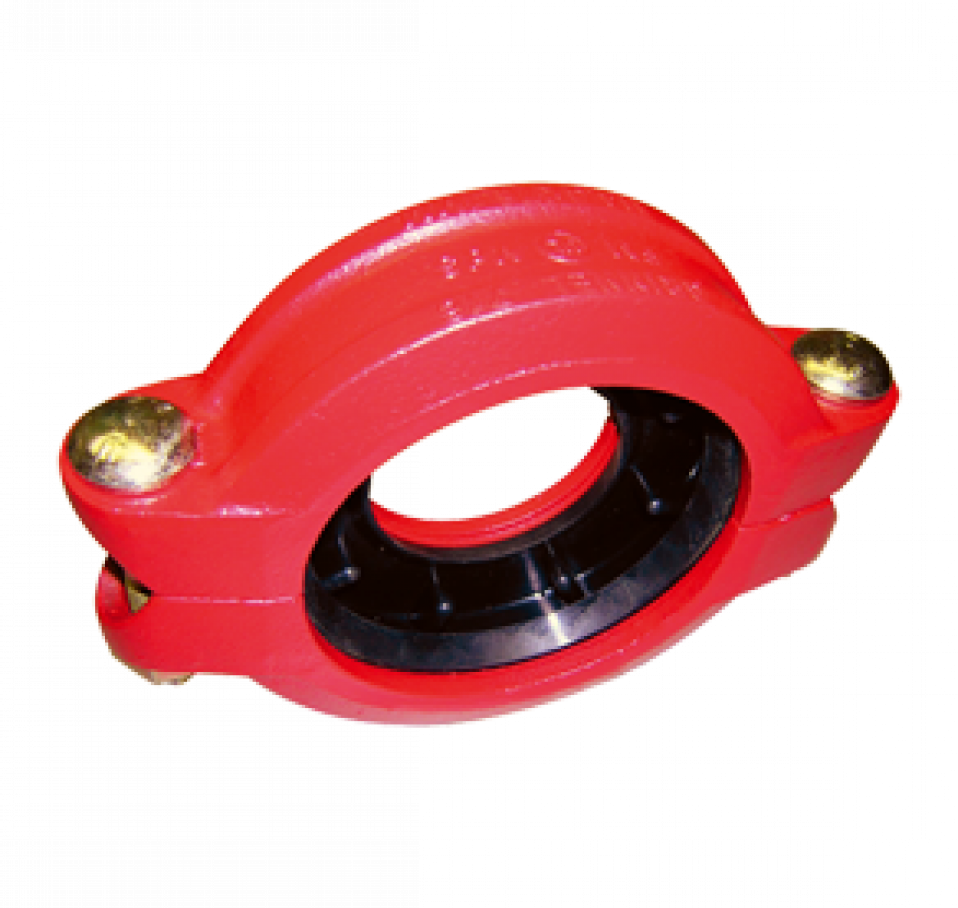

Муфта переходная гибкая Fig.716
Артикул Tyco BSP |
Номин. диам.mm |
Внеш. диам. трубы mm |
Макс. раб. давление †bar psi |
Макс. конец. нагрузка †kN |
Диапазон значений зазора на концах труб ‡mm |
Отклонение. На трубную муфтуградусов, mm |
Соединение Размеры |
Соединение Болты |
Приблиз. вес kg |
A mm |
B mm |
C mm |
Кол-во |
Диаметр mm |
716AE2015* |
50×40 |
60.3×48.3 |
34.5500 |
6.31 |
0-3.3 |
1°53’32.5 |
89 |
129 |
48 |
2 |
M10x57 |
0.9 |
716AE2520* |
65×50 |
73.0×60.3 |
34.5500 |
9.85 |
0-3.3 |
1°33’26.7 |
102 |
140 |
48 |
2 |
M10x57 |
1.1 |
716ME2620* |
65×50 |
76.1×60.3 |
34.5500 |
9.85 |
0-3.3 |
1°34’26.7 |
107 |
149 |
48 |
2 |
M12x76 |
1.4 |
716AЕ3020* |
80×50 |
88.9×60.3 |
34.5500 |
9.85 |
0-3.3 |
1°17’22.5 |
119 |
165 |
48 |
2 |
M12x76 |
2.0 |
716AE3025* |
80×65 |
88.9×73.0 |
34.5500 |
14.44 |
0-3.3 |
1°17’22.5 |
119 |
165 |
48 |
2 |
M12x76 |
2.1 |
716ME3026* |
80×65 |
88.9×76.1 |
34.5500 |
15.72 |
0-3.3 |
1°17’22.5 |
119 |
207 |
48 |
2 |
M12x76 |
2.0 |
716AE4220* |
100×50 |
114.3×60.3 |
34.5500 |
9.85 |
0-4.8 |
2°38’45.8 |
152 |
207 |
51 |
2 |
M16x83 |
3.2 |
716AE4225* |
100×65 |
114.3×73.0 |
34.5500 |
14.44 |
0-4.8 |
2°38’45.8 |
152 |
207 |
51 |
2 |
M16x83 |
2.8 |
716ME4226* |
100×65 |
114.3×76.1 |
34.5500 |
15.72 |
0-4.8 |
2°38’45.8 |
152 |
207 |
51 |
2 |
M16x83 |
2.8 |
716AE4230* |
100×80 |
114.3×88.9 |
34.5500 |
21.40 |
0-4.8 |
2°38’45.8 |
152 |
207 |
51 |
2 |
M16x83 |
2.8 |
716ME5242* |
125×100 |
139.7×114.3 |
34.5500 |
35.37 |
0-6.4 |
2°38’45.8 |
179 |
241 |
52 |
2 |
M20x121 |
5.0 |
716AE5342* |
125×100 |
141.3×114.3 |
34.5500 |
35.37 |
0-6.4 |
2°05’36.7 |
181 |
243 |
52 |
2 |
M20x121 |
4.6 |
716ME6242* |
150×100 |
165.1×114.3 |
27.5400 |
28.30 |
0-6.4 |
1°50’31.7 |
208 |
275 |
52 |
2 |
M20x121 |
5.7 |
716AE6342* |
150×100 |
168.3×114.3 |
27.5400 |
28.30 |
0-6.4 |
1°44’30.6 |
213 |
276 |
52 |
2 |
M20x121 |
5.7 |
716AE6553* |
150×125 |
168.3×141.3 |
27.5400 |
43.25 |
0-6.4 |
1°44’30.5 |
213 |
276 |
52 |
2 |
M20x121 |
5.3 |
716AE8063* |
200×150 |
219.1×168.3 |
27.5400 |
61.31 |
0-6.4 |
1°15’21.7 |
272 |
349 |
57 |
2 |
M22x165 |
10.7 |
|
*=1 – отделка с нанесением краски RAL3000
*=2 – отделка в виде оцинковки погружением в расплав
Общие замечания: Дополнительная информация включена в наши спецификации и предоставляется по запросу. Ответственность за выбор изделий, пригодных для предусмотренной цели, и принятие мер по недопущению превышения номинальных значений давления и производительности несет Проектировщик. Необходимо обязательно ознакомиться с конструкциями установок и понять их устройство. Ни в коем случае не вынимайте компоненты трубопровода, а также не исправляйте нарушения в трубопроводе и не вносите в них в связи с этим изменения, предварительно не понизив давление в системе и не слив из нее жидкость. Выбираемые материалы и прокладки нужно сверять с перечнем рекомендуемых для конкретного применения прокладок.
†: Максимальное давление и конечная нагрузка представляет собой сумму всех нагрузок с учетом стальной трубы стандартной массы. Номинальные значения давления и конечная нагрузка могут быть различными в зависимости от матерала труб и/ или толщины стенок. Справки предоставляет Tyco BSP. За перечнем противопожарного оборудования и утвержденными номинальными значениями давления обращайтесь в Tyco BSP.
‡: Максимальный зазор между концами труб предусмотрен для труб стандартной массы с нарезными шлицами. Значения для труб схолоднодеформированными шлицами равны 1/2 значений труб с нарезными шлицами.
