Область применения

Диафрагменный расходомер TurboLUX предназначен для измерения объема прозрачных жидкостей в закрытых трубопроводах. Возможное любое монтажное положение и направление потока. Основное применение: стационарные системы водяного пожаротушения. Имеется необходимый сертификат Союза страховщиков от убытков (VdS).

Принцип действия и устройство

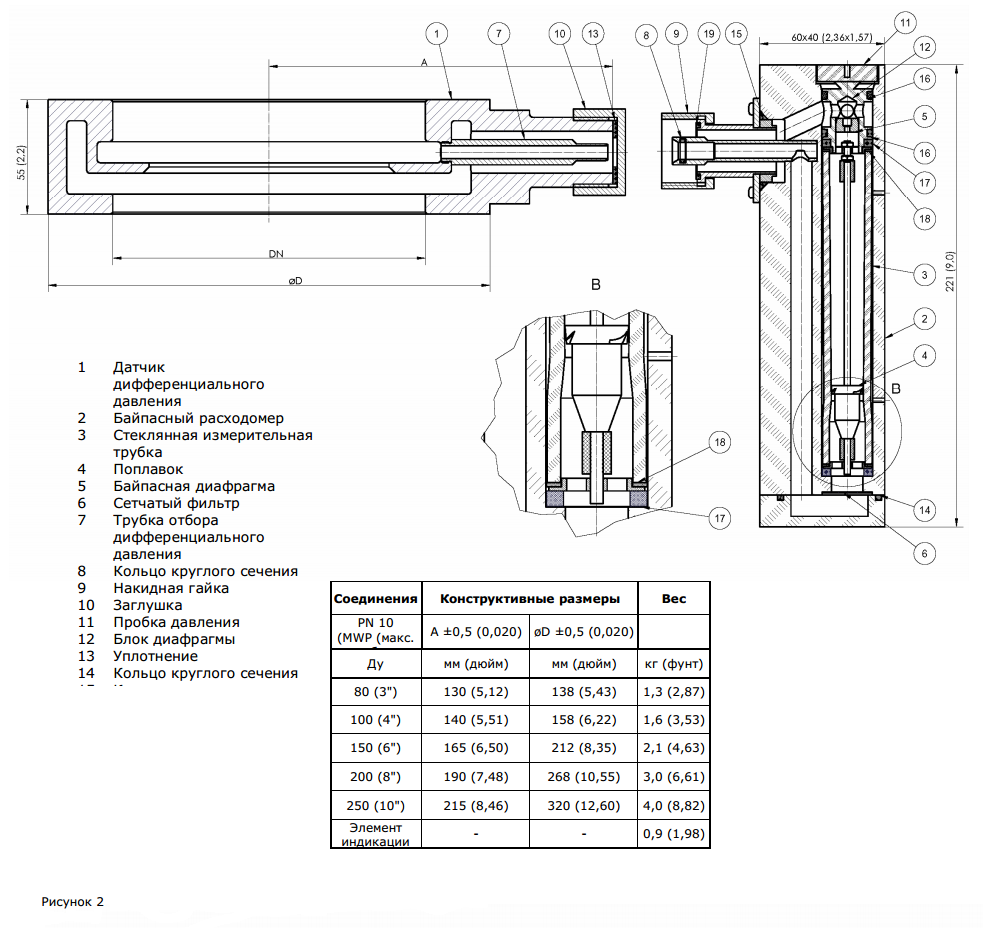

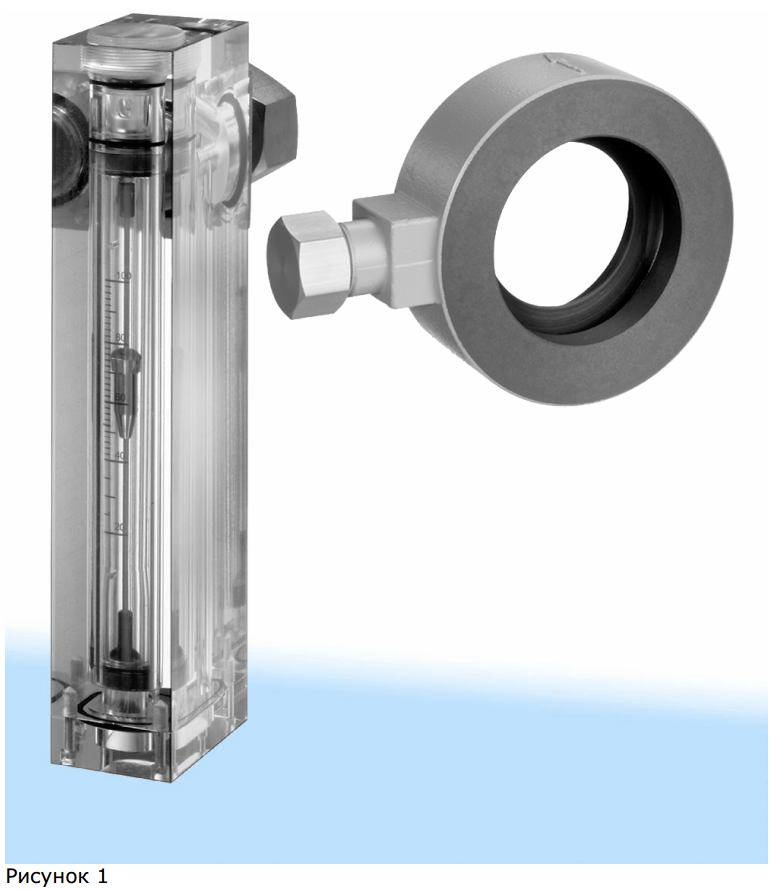

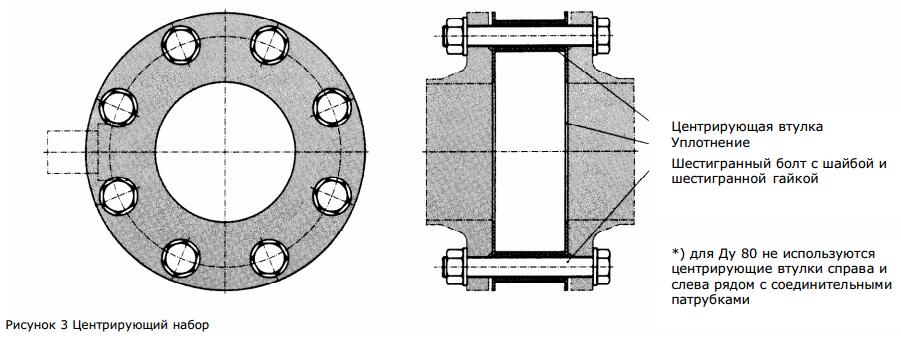

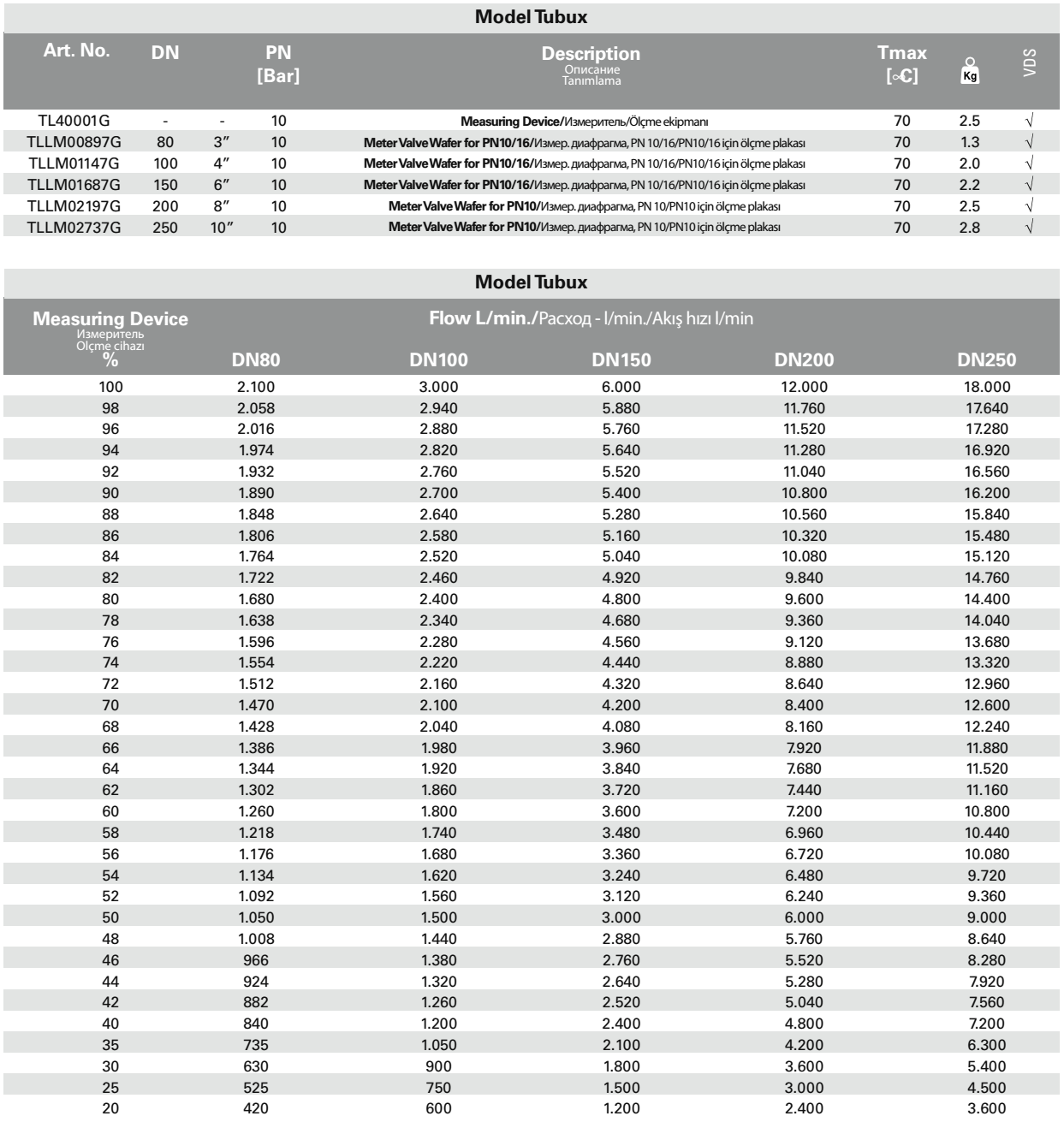

Диафрагменный расходомер состоит из датчика дифференциального давления (рисунок 1) для стационарного монтажа и портативного байпасного расходомера (рисунок 2). Датчик дифференциального давления соответствует по существу DIN EN ISO 5167, а также положениям VDI 2040. Байпасный расходомер содержит стеклянную коническую измерительную трубку (рисунок 2, 3) с поплавком (рисунок 2, 4). Вода протекает вертикально снизу вверх через измерительную трубку, на верхнем конце которой размещается байпасная диафрагма (рисунок 2, 5).  Сетчатый фильтр (рисунок 2, 6) со стороны входа в значительное мере препятствует проникновению посторонних частиц. Входное и выходное отверстия для измеряемого байпасного потока расположены концентрично, что обеспечивает простоту монтажа на стационарном датчике дифференциального давления.
