TYCO DV-5

Дренчерный клапан диафрагменного типа, модель TYCO DV-5, Размеры DN40, DN 50, DN 80, DN 100 и DN 150 Для вертикальной и горизонтальной установки Максимальное рабочее давление 175,44 м вод. ст. (1,72 МПа или 17,2 бар)

Тех.описание

1. Общее описание

Дренчерный клапан, модель DV-5 является клапаном диафрагменного типа, предназначенным для вертикального или горизонтального размещения на трубопроводах в установках водяного пожаротушения. Он используются в составе узлов управления в дренчерных установках, в установках раннего реагирования, а также в противопожарных установках специальных типов, таких как водопенные системы и системы с двойной блокировкой.

Конструкция клапана DV-5 обеспечивает возможность приведения его в исходное положение без необходимости вскрытия смотровой крышки клапана, снаружи вручную. Клапан восстанавливается в рабочее положение с помощью простой разгерметизации камеры диафрагмы.

Конструкция корпуса диафрагменного клапана DV-5 имеет внутреннее и наружное покрытие, служащие для обеспечения коррозионной стойкости. Внутреннее коррозионностойкое покрытие Rilsan делает возможным применение клапана в большинстве систем с подачей морской и соленой воды. Наружное коррозионностойкое покрытие Rilsan позволяет использовать клапан DV-5 в агрессивных средах, существующих на многих заводах обрабатывающей промышленности.

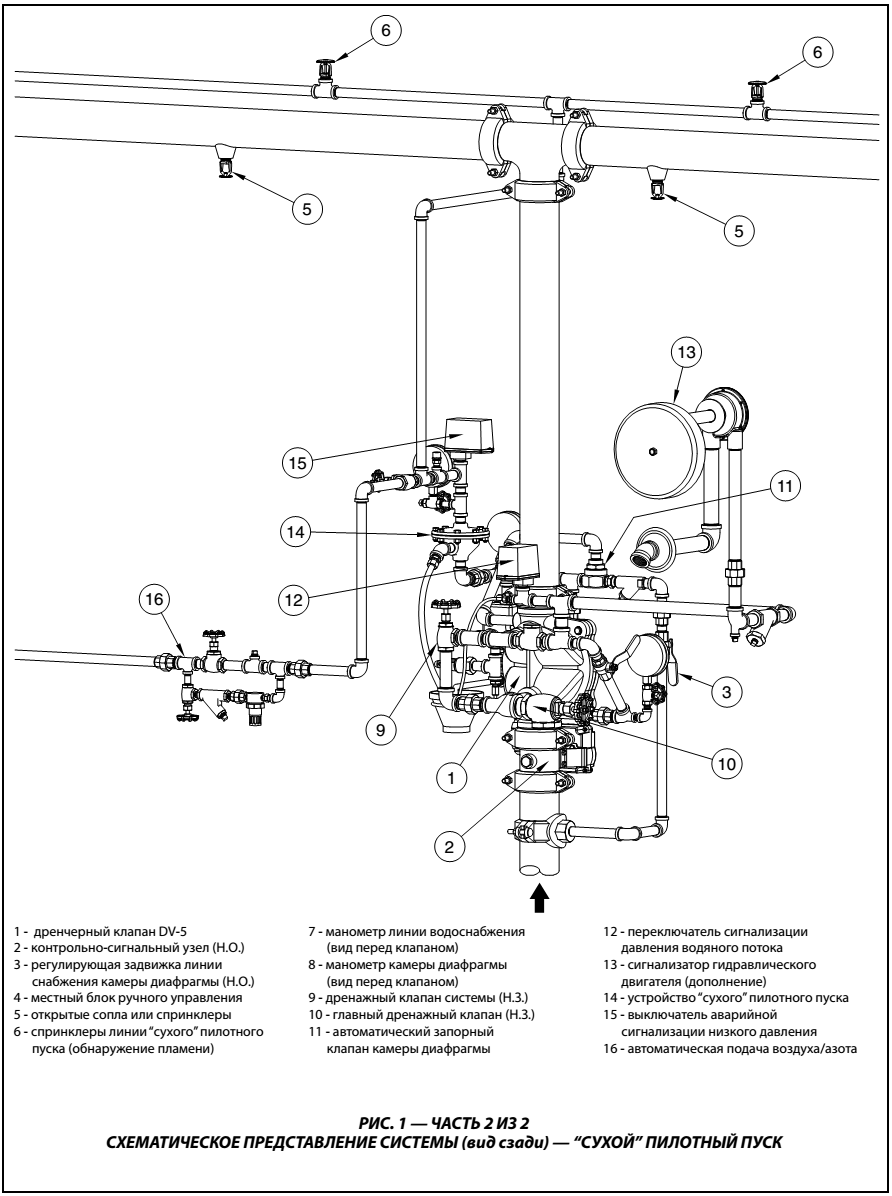

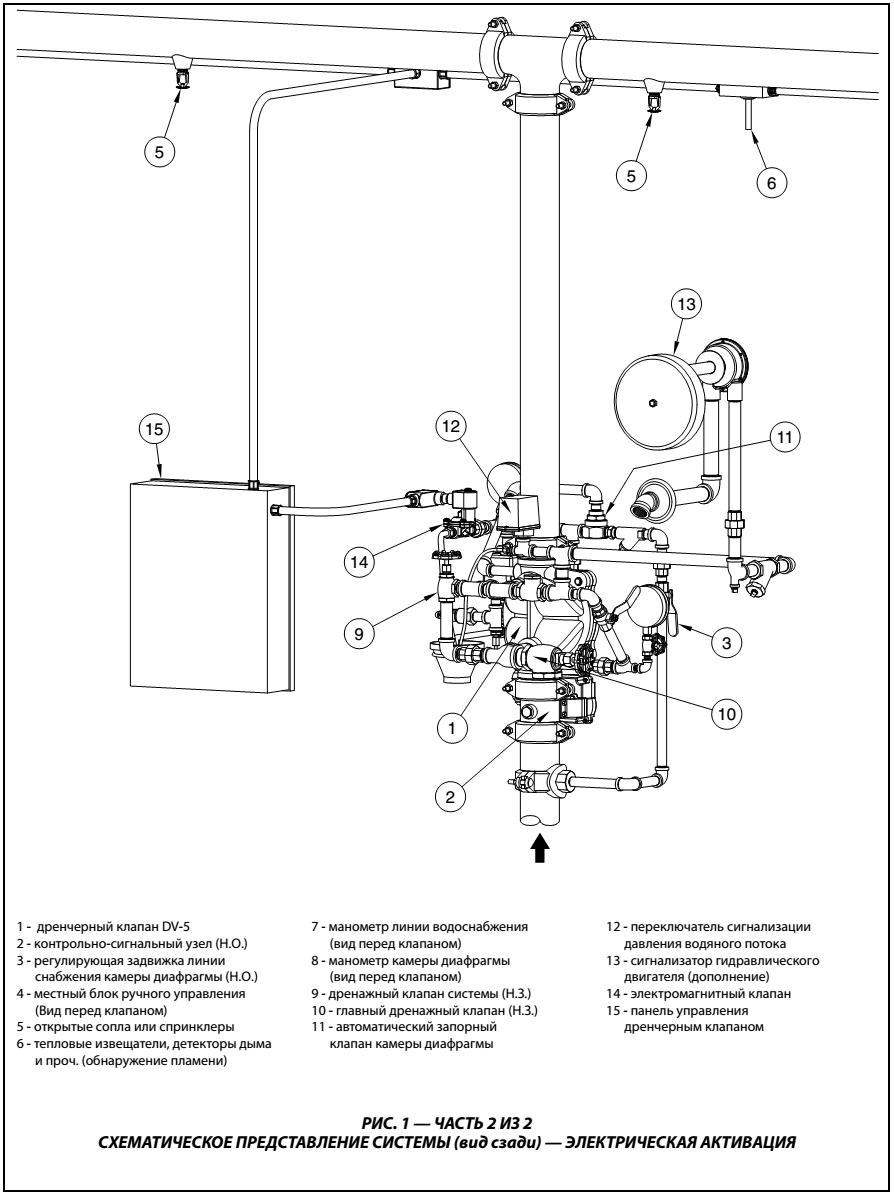

Клапан DV-5 приводится в действие несколькими способами. Варианты конфигурации обвязки для автоматического срабатывания клапана DV-5 включают “мокрый” пилотный пуск от водозаполненной побудительной спринклерной сети, “сухой” пилотный пуск от воздушной побудительной спринклерной сети и электрический пуск от пожарных извещателей. Устройства обвязки также предусматривают возможность местного аварийного (ручного) пуска клапанов DV-5.

2. Технические характеристики

Таблица 1
Вес клапанов различных размеров и вариантов исполнения соединений

Дренчерный клапан

Составные части дренчерных клапанов модели DV-5, DN65, DN100, DN150 и DN200 показаны на рис. 1. Клапаны DV-5 предназначены для вертикальной или горизонтальной установки, и рассчитаны на максимальное рабочее давление 175,44 м вод. ст. (1,72 МПа или 17,2 бар).

Установочные размеры показаны на рис. 3.

Фланцевые соединения клапана DV-5 соответствуют фланцам по ГОСТ 12820-80.

Резьбовые соединения в клапанах, имеющих фланцы с отверстиями, имеют резьбу NPT. Клапаны с резьбовыми отверстиями NPT легко соединяются с устройствами обвязки. Принципиальные схемы обвязок показаны на рис. 4.1., 4.2 и 4.3.

Материалы, применяемые в конструкции

Примечания
Покрытие Rilsan для клапана DV-5 обеспечивает коррозионную стойкость и предназначено для увеличения срока службы клапана от воздействия внутренних и внешних коррозионных условий. Хотя данное покрытие и является коррозионнотойким, конечным пользователям или другим техническим специалистам, знакомым с предполагаемыми условиями эксплуатации установки, рекомендуется проконсультироваться по вопросу уместности применения данного покрытия для данных конкретных условий коррозии.

Системам с водоснабжением морской или соленой водой требуется уделить особое внимание, для того чтобы увеличить срок службы клапана и обвязки. В идеале данный тип систем необходимо скомпоновать с первичным источником чистой свежей воды (например, водонапорным баком) и только при срабатывании вторичный водопитатель (с морской или соленой водой) будет подавать воду в систему. После срабатывания системы, ее необходимо промыть и перезарядить чистой свежей водой. Следование данным рекомендациям увеличит срок службы клапана DV-5 и его обвязки.

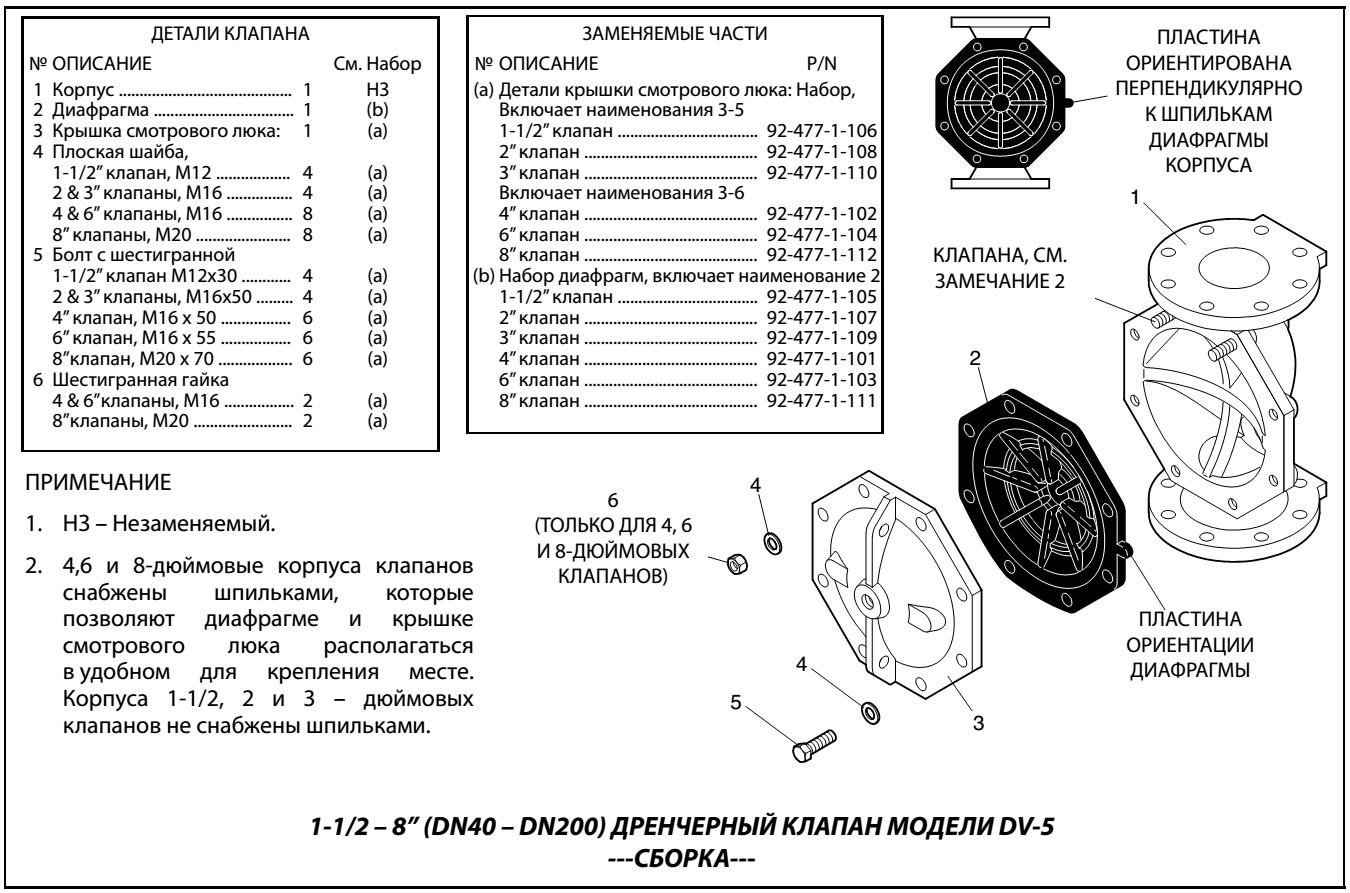

Рис. 1
Дренчерный клапан модель DV-5 в сборе
Размеры DN40, DN50, DN80, DN100 и DN150

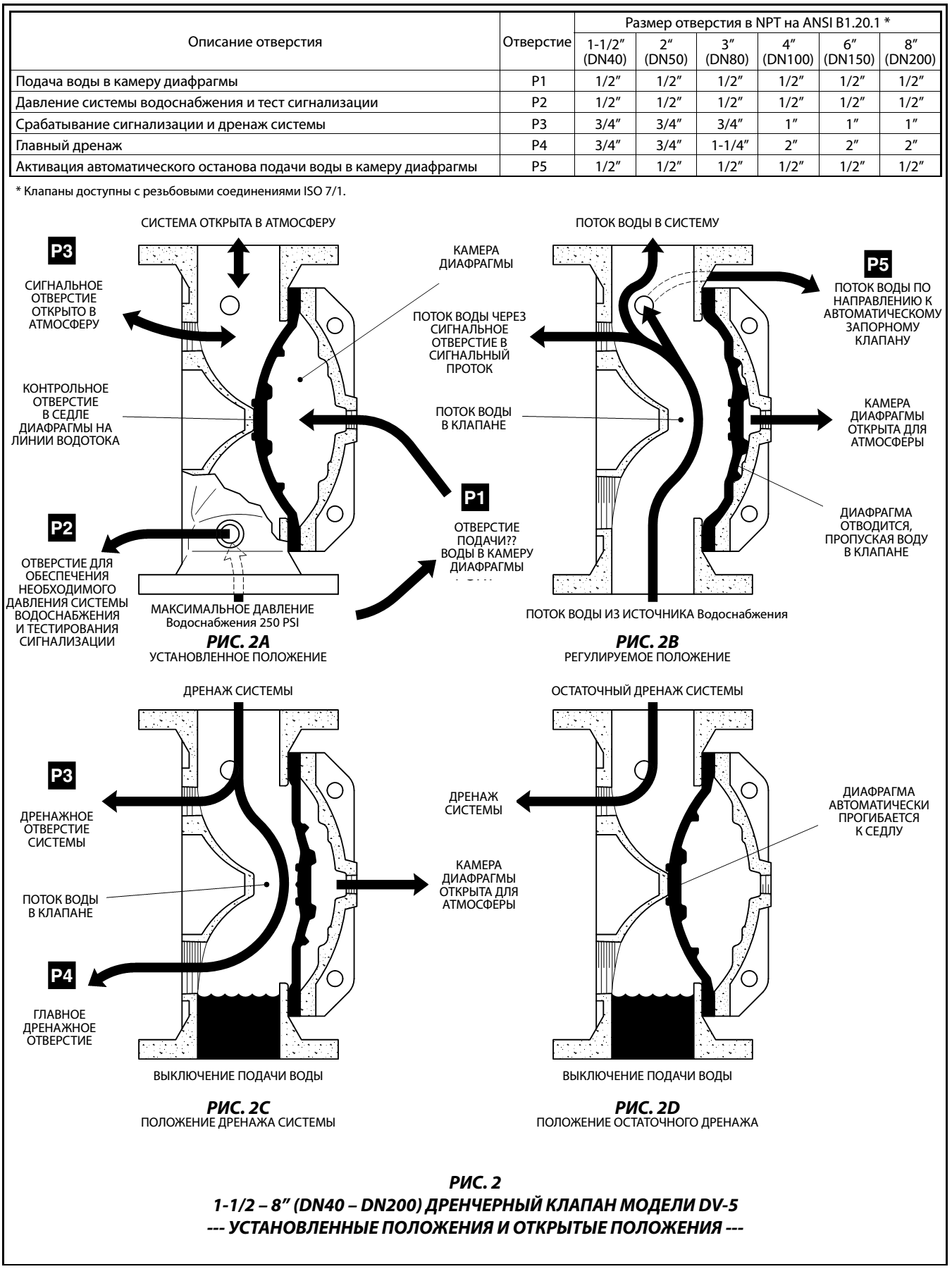

Рис. 2
Дренчерный клапан модель DV-5
DN40, DN50, DN80, DN100 и DN150
(Положение в рабочем состоянии и при срабатывании)

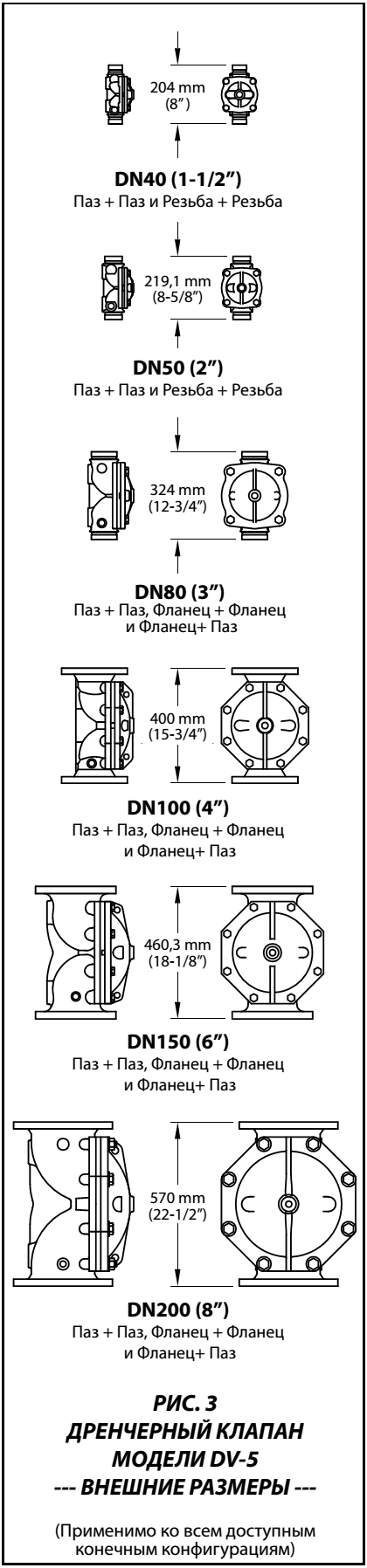

Рис. 3
Дренчерный клапан модель DV-5
( Установочные размеры)

График А
Зависимость номинальных потерь давления на трение от расхода воды

3. Принцип действия

Дренчерный клапан DV-5 представляет собой клапан диафрагменного типа, его работа зависит от давления Р1 в камере диафрагмы (см. рис. 2А), которое должно удерживать диафрагму закрытой. Когда клапан DV-5 находится в рабочем состоянии, камера диафрагмы находится под давлением через соединения обвязки с внутренней полостью запорного клапана на входе дренчерного клапана. После открывания устройства, сигнализирующего о срабатывании, например, в обвязке с электрическим пуском – соленоидного клапана, вытекание воды из камеры диафрагмы происходит быстрее, чем наполнение через отверстие 3,2 мм автоматического запорного клапана, модель ASV-1. В результате в камере диафрагмы быстро падает давление, и за счет разности сил, прилагаемых к диафрагме, дренчерный клапан открывается. Затем давление системы водоснабжения удерживает диафрагму открытой и вода протекает в трубопроводную систему, а также через сигнальное отверстие для срабатывания системы оповещения (см. рис. 2В).

4. Монтаж

Примечания
Клапан DV-5 необходимо монтировать в хорошо просматриваемом и легкодоступном месте.
Клапан DV-5 с обвязкой должен монтироваться в помещениях с минимальной температурой окружающей среды 5ºC.

Недопустимо тепловое трассирование клапана DV-5 или соответствующей ему обвязки. Тепловое трассирование может привести к образованию твердых минеральных отложений, которые могут затруднить своевременное срабатывание.

Порядок установки клапана

Начальную установку дренчерного клапана DV-5 после проверки работоспособности противопожарной системы или после срабатывания системы из-за пожара необходимо проводить в следующем порядке:

Примечание
При использовании в системе водоснабжения морской или соленой воды, рекомендуется предварительно полностью промыть систему чистой свежей водой. Следование данной рекомендации увеличит срок службы клапана DV-5 и обвязки.

1. Закройте запорный клапан.
2. Закройте подающий запорный клапан камеры диафрагмы.
3. Откройте главный дренажный клапан, системный дренажный клапан и все вспомогательные дренажные клапаны в системе. После прекращения стекания воды закройте системный дренажный клапан и вспомогательные дренажные клапаны. Оставьте главный дренажный клапан открытым.
4. Разгерметизируйте плунжер автоматического дренажного клапана, чтобы удостовериться, что он открыт, и что клапан DV-5 полностью осушен.
5. Прочистите фильтр в подающем соединении камеры диафрагмы путем снятия и промывки фильтра, заглушки и сетки. Фильтр можно промыть кратковременным открыванием подающего обратного клапана камеры диафрагмы.
6. Установите систему пуска.
   Ручной пуск – потяните рычаг ручного пуска вверх, но в это время не закрывайте шарнирную крышку.
   Электрический пуск –установите электрическую систему пожарной сигнализации в исходное (дежурное) состояние, в соответствии с инструкциями завода-изготовителя, для того чтобы отключить питание от соленоидного клапана.
7. Откройте подающий обратный клапан камеры диафрагмы и оставьте на время для того, чтобы камера диафрагмы заполнилась водой под давлением.
8. Приведите в действие (откройте) ручной пуск, чтобы выпустить воздух из камеры диафрагмы. При необходимости сначала откройте шарнирную крышку, а затем опустите до конца рычаг ручного пуска. Медленно закройте рычаг ручного пуска, потянув его вверх. Предварительно убедившись в отсутствии воздуха в вытекаемой из дренажного трубопровода воде. Закройте шарнирную крышку и вставьте разжимной стержень в отверстие.
9. Проверьте дренажное соединение со схемой ручного управления. Перед переходом к следующему п., устраните все утечки.
10. Проверьте диафрагму на способность удерживать давление, следующим образом:
    С закрытой диафрагмой (см. п. 8), закройте на время подающий запорный клапан камеры диафрагмы, а затем проверьте по манометру камеры диафрагмы на предмет утечки давления.
    Если наблюдается падение давления, диафрагму клапана DV-5 необходимо заменить и/или устранить все утечки перед тем как приступить к следующему шагу.
    Если манометр камеры диафрагмы не показывает падения давления, повторно откройте подающий обратный клапан камеры диафрагмы и переходите к следующему шагу.
11. Медленно откройте запорный клапан перед дренчерный клапаном. Закройте главный дренажный клапан, как только сольется вода из дренажного соединения. Проверьте автоматический дренажный клапан на предмет утечек. Если они присутствуют, определите и устраните причину. Если утечек нет, клапан DV-5 готов к эксплуатации, а запорный клапан на входе дренчерного клапана надо полностью открыть.

Примечания
При открывании запорного клапана на входе дренчерного клапана, давление в камере диафрагмы может увеличиться. Данное повышение давления является нормальным, и если давление вырастет выше 175,44 м вод. ст. (1,72 МПа или 17,2 бар), его надо стравить путем частичного временного открывания схемы ручного управления; однако, не давайте давлению, показываемому манометром камеры диафрагмы, падать ниже давления системы водоснабжения, показываемого манометром системы водоснабжения, так как это может привести к отключению клапана DV-5.

5. Техническое обслуживание

Рекомендуется, чтобы проверку и техническое обслуживание автоматических систем водяного пожаротушения проводила специализированная организация, имеющая соответствующие квалификацию и лицензии.

Примечания
При использовании системы с подачей морской или соленой воды, необходимо проводить внутреннюю и внешнюю проверку клапана DV-5 и обвязки. Детали с признаками коррозии необходимо заменить для гарантирования работоспособности системы.
Перед закрытием контрольно – сигнального узла противопожарной системы, для проведения работ по техобслуживанию, сначала необходимо получить от соответствующих органов разрешение на отключение связанных с ним систем противопожарной защиты, и все лица, которых может затронуть это решение, должны быть предупреждены.

Реагирование на нештатные ситуации

Падение давления в системе водоснабжения ниже нормального уровня

Примечание
Если давление системы водоснабжения опускается значительно ниже нормально ожидаемого постоянного уровня давления (что может случиться в случае прорыва магистрального трубопровода или при ремонте) и, как следствие, давление воды в камере диафрагмы падает ниже своего нормального уровня (например, из-за протечки трубопроводных соединений с диафрагмой, утечки в обратном клапане камеры диафрагмы вследствие попадания грязи или мусора в зону перекрывания обратного клапана), может произойти внештатное срабатывание клапана DV-5, если давление в системе водоснабжения не будет быстро восстановлено.

В случае падения давления в системе водоснабжения ниже нормального уровня (в условиях прерывания подачи воды), немедленно закройте запорный клапан на входе дренчерного клапана и проведите переустановку клапана в следующем порядке:

1. Перед восстановлением подачи давления системы водоснабжения перед закрытым запорным клапаном на входе дренчерного клапана, проверьте давление, показываемое манометром камеры диафрагмы, и определите, находится ли данное давление в пределах нормального уровня.
2. Если давление камеры диафрагмы ниже нормального уровня, проверьте и исправьте все возможные причины утечки из камеры диафрагмы перед переустановкой системы.
3. После восстановления подачи давления системы водоснабжения к запорному клапану на входе дренчерного клапана, переустановите дренчерный клапан DV-5 в соответствии с разделом “Порядок установки клапана”.

Примечание
В противопожарных системах с возможным прерыванием подачи воды из водопитателя, рекомендуется установка сигнализатора давления сети, связанного с системой сигнализации с передачей информации, например, на пост постоянного контроля.

Порядок проведения ежегодной проверки работоспособности

Работоспособность клапана DV-5 (то есть открывание клапана DV-5 в случае пожара) необходимо проверять, по крайней мере, раз в год следующим образом:

1. Если необходимо помешать попаданию воды в защищаемую зону, проведите следующие операции:
   – Закройте запорный клапан (задвижку) на входе дренчерного клапана.
   – Откройте главный дренажный клапан (в обвязке клапана DV-5).
   – Откройте запорный клапан (задвижку) на входе дренчерного клапана на один поворот до положения, при котором вода начнет вытекать из главного дренажного клапана.
   – Закройте главный дренажный клапан.
2. В зависимости от схемы пуска клапана DV-5 подготовьтесь к быстрому выполнению последующих п.п. 3, 4 и 5, предварительно выполнив следующую операцию:
   – Для вариантов исполнения схемы пуска клапана DV-5 “Мокрый” пилотный пуск – открыть наиболее удаленный спринклерный ороситель в пилотной линии, либо, при наличии, ручной кран на пилотной линии.
   – Для вариантов исполнения схемы пуска клапана DV-5 “Сухой” пилотный пуск – открыть наиболее удаленный спринклерный ороситель в пилотной линии, либо, при наличии, ручной кран на пилотной линии.
   – Для вариантов исполнения схемы пуска клапана Электрический пуск – проверьте и подготовьте контрольную панель дренчерной системы (узел автоматического контроля) в соответствии с инструкциями завода-изготовителя, для того чтобы подать электропитание на соленоидный клапан.

Следующие действия поз. 3, 4 и 5 выполнять быстро!

• Удостоверьтесь, что клапан DV-5 открыт, индикатором является поток воды в системе.
• Закройте запорный клапан на входе дренчерного клапана.
• Закройте подающий обратный клапан камеры диафрагмы.
• Переустановите дренчерный клапан DV-5 в соответствии с Порядком переустановки клапана.

Проверка внутренних частей клапана

Раз в пять лет во время проведения ежегодной проверки, а также каждый раз в случае перезарядки клапана DV-5, необходимо очистить и проверить на наличие следов износа и повреждений внутренние детали клапана DV-5. Поврежденные или изношенные детали необходимо заменить (рекомендуется менять диафрагму каждые 10 лет).

При установке крышки диафрагмы, болты крепления следует надежно затянуть с одинаковым усилием в перекрестном порядке.

Примечания
Если в системе водоснабжения содержатся  химические вещества, которые могут привести к разрушению резины EPDM, или, если пятилетняя проверка показывает наличие мусора внутри клапана, которое может оказать влияние на правильность работы, то частоту проверок необходимо увеличить.
Если в системе водоснабжения используется морская или соленая вода, то, соответственно, частоту проверки внутренних деталей клапана необходимо увеличить (для систем, имеющих водоснабжение соленой или морской водой, рекомендуется проводить проверку внутреннего состояния клапана ежегодно).
Удостоверьтесь, что диафрагма сориентирована в правильном положении в соответствии с рис. 1; в противном случае, клапан собран неправильно.
Перетягивание болтов крышки диафрагмы недопустимо и может привести к утечке воды через седло клапана, которую можно наблюдать  из автоматического дренажного клапана.

6. Сертификаты

Также есть сертификаты FM, UL и C-UL.

7. Оформление заказа

Укажите: дренчерный клапан, модель DV-5 (укажите размер), с обвязкой (укажите тип обвязки)
