Затвор дисковый, модель JMA
1. Общее описание
Затворы дисковые модели JMC/JMA применяются как запорное устройство на трубопроводах для воды при температуре до 95° С, давлении до 163, 2 м вод. ст. (1,6 МПа или 16 бар) и других хозяйственных нужд. Они могут комплектоваться конечным указателем для индикации состояния затвора (закрыт/открыт).
2. Технические характеристики

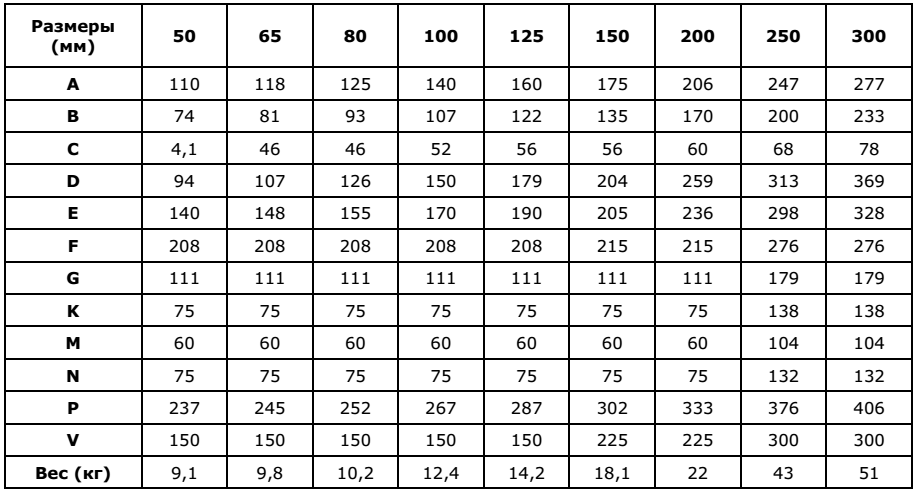

Основные технические показатели затворов дисковых указаны в таблице 1 и рис. 1.
Таблица 1
 |
 |

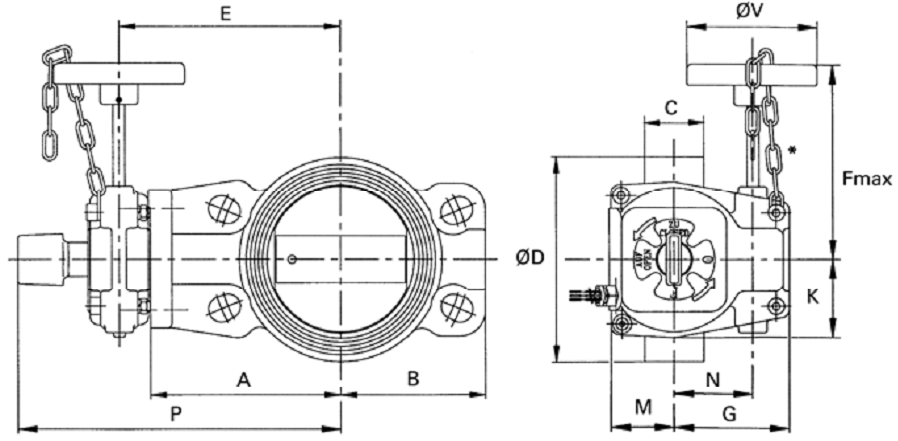

Рис. 1

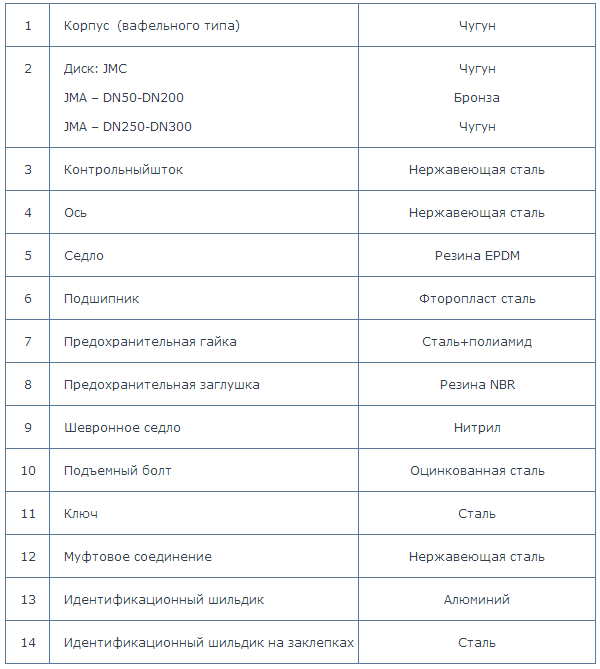

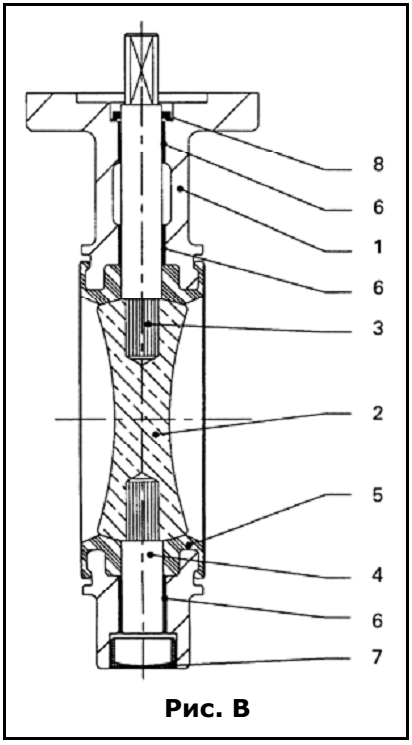

Составные части и общий вид затвора дискового, модель JMC/JMA
3. Физические характеристики
Затворы дисковые выполнены из высокопрочного чугуна методом литья и покрыты эпоксидно-полиэфирной порошковой краской.
Конструкция затворов обеспечивает взаимозаменяемость одноименных деталей одного типоразмера и возможность эксплуатации их в любом рабочем положении.
Ответные фланцы по ГОСТ 12821-80 PN 1,6 МПа и ANSI.
Внимание! Для установки затворов дисковых применять только воротниковые фланцы по ГОСТ 12821-80.
Средний срок службы затворов дисковых не менее 10 лет.
6. Сертификаты
Затворы дисковые модель JMC также имеют сертификаты VDS, UL.
Затворы дисковые модель JMA также имеют сертификаты VDS, FM, CE, UL.
8. Оформление заказа
При размещении заказа укажите: модель затвора дискового, размер, с указателем или без указателя
Например: Затвор дисковый модель JMC, DN100, с указателем.
