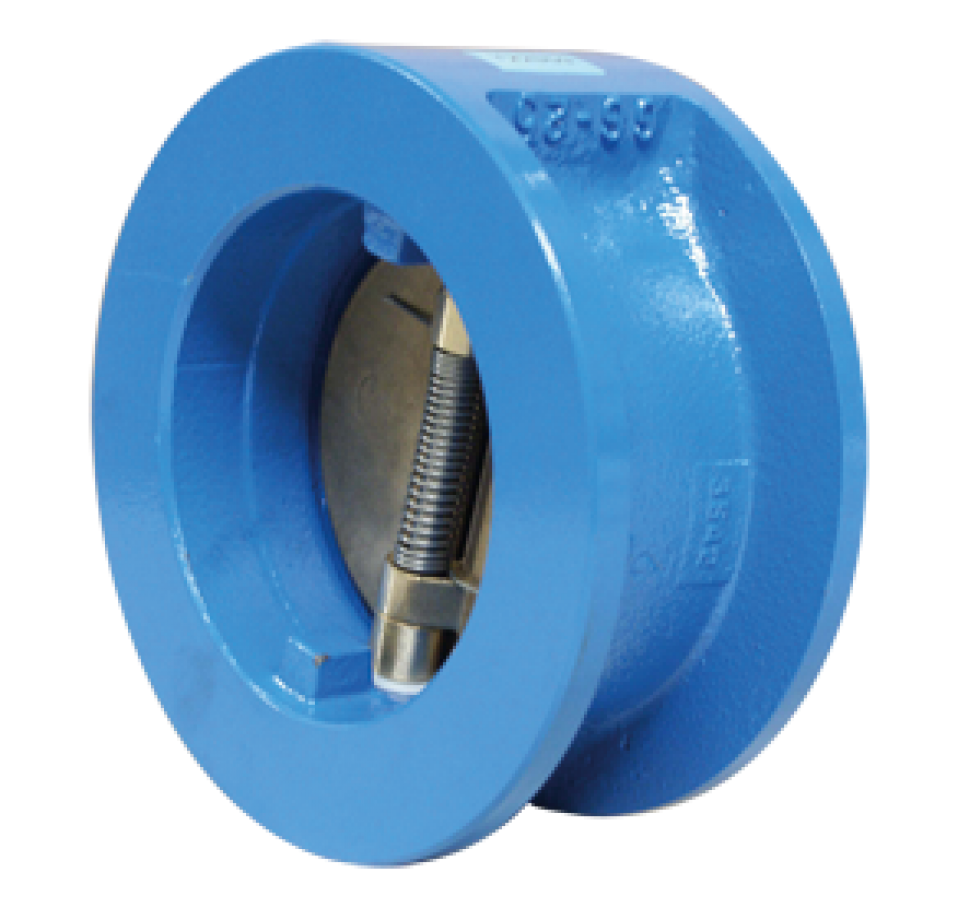

Клапан обратный, двухстворчатый Model С
Размеры: DN 50, 65, 80, 100, 150, 200, 250, 300.
Номинальное давление: PN16 (PN25 – под заказ).
Материалы:
Корпус: чугун GG25
Пластины: DN50-DN100 – латунь, DN150-DN300 – чугун GGG40
Седло: Buna N
Пружины: нержавеющая сталь (ss-302)
Штоки: нержавеющая сталь (ss-304)
Соединения: подходят для монтажа между фланцами PN10/PN16
Таблица А
№ продукта | DN | Размер в дюймах |
А, мм | В (между фланцами), мм |
С, мм | Е, мм | F, мм | G, мм | Вес, кг |
C7310603 | 50 | 2″ | 108 | 41 | 58 | 12 | 33 | 22 | 1,5 |
C7310763 | 65 | 2½” | 128 | 46 | 58 | 12 | 33 | 25 | 2,4 |
C7310893 | 80 | 3″ | 143 | 64 | 71 | 18 | 41 | 33 | 3,8 |
C73101143 | 100 | 4″ | 163 | 64 | 96 | 28 | 52 | 26 | 5,0 |
C10701683 | 150 | 6″ | 219 | 76 | 128 | 33 | 70 | 35 | 8,0 |
C10702193 | 200 | 8″ | 275 | 89 | 192 | 60 | 104 | 36 | 15 |
C10702733 | 250 | 10″ | 329 | 114 | 244 | 81 | 126 | 48 | 27 |
C10703243 | 300 | 12″ | 380 | 114 | 295 | 100 | 153 | 49 | 34 |
