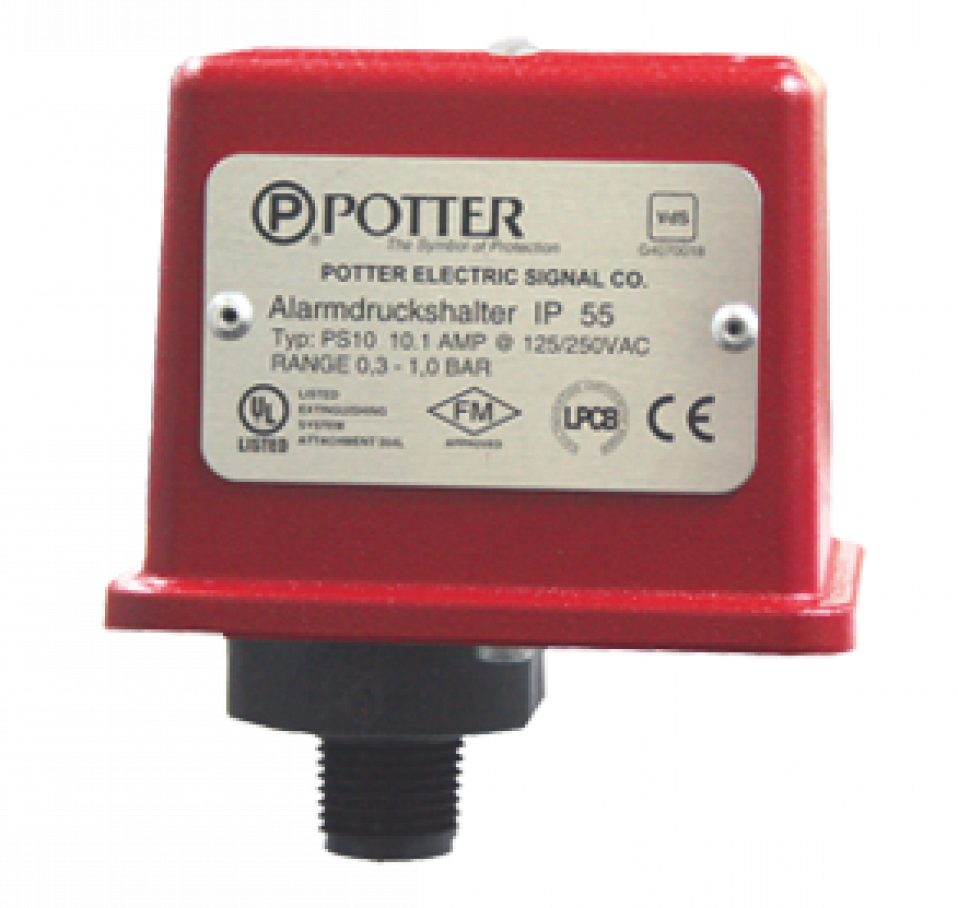

РЕЛЕ (СИГНАЛИЗАТОР) ДАВЛЕНИЯ PS10-1/2
1. ОБЩЕЕ ОПИСАНИЕ
Сигнализаторы давления модели PS10-2 и PS120-2 предназначены для использования в автоматических установках пожаротушения спринклерного типа. Они регулируются для срабатывания при различных давлениях (Таблица 1).
Сигнализатор давления должен устанавливаться вертикально (резьбой вниз).
Сигнализаторы поставляются с заводской настройкой и полностью готовы к установке так, как показано на соответствующих схемах автоматического управления подачи воды с различными вариантами регулирующих клапанов. При подсоединении на наружную резьбу наносится небольшое количество герметика. Рекомендуется использовать для этой цели уплотнитель на основе тефлона или нить Loctite.
Механизм сигнализатора заключен в литой корпус. Крышка корпуса удерживается двумя винтами, для снятия которых требуется специальный ключ.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

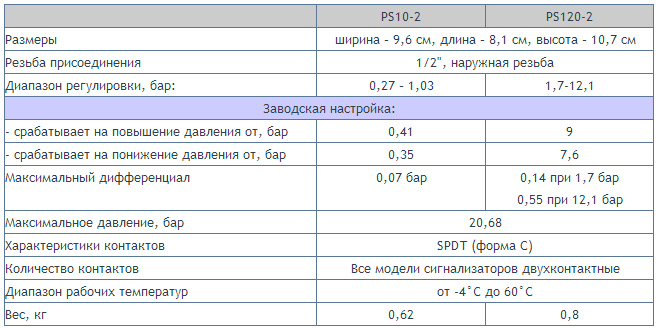

Таблица 1
Корпус сигнализатора изготовлен из стали, покрашенной в красный цвет (метод нанесения краски: порошковое напыление).
Не предназначен для использования во взрывоопасных средах!

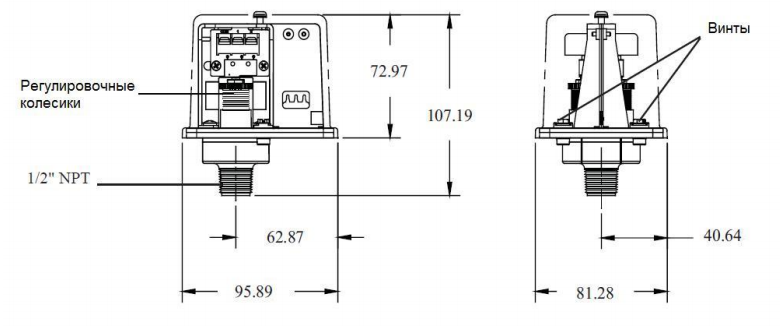

Рис.1 Сигнализаторы давления PS10-2, PS40-2, PS100-2, PS120-2, габаритные размеры
3. МОНТАЖ
Сигнализатор давления PS10-2 должен устанавливаться на выходе из замедляющей камеры узла управления спринклерной системы. Установите сигнализатор давления на линии тревожной сигнализации водосигнального клапана после обратного клапана. Убедитесь, что между обратным клапаном и сигнализатором давления нет никакого запорного клапана. Сигнализатор давления PS120-2 должен быть установлен вертикально (резьбой вниз) над заслонкой сигнального клапана.
Примечание: Завод-изготовитель рекомендует проверять работоспособность сигнализатора давления и связанных устройств тревоги после завершения монтажа и далее периодически, в соответствии со стандартами NFPA и/или требованиями других органов, имеющих соответствующую юрисдикцию, но не реже одного раза в три месяца.

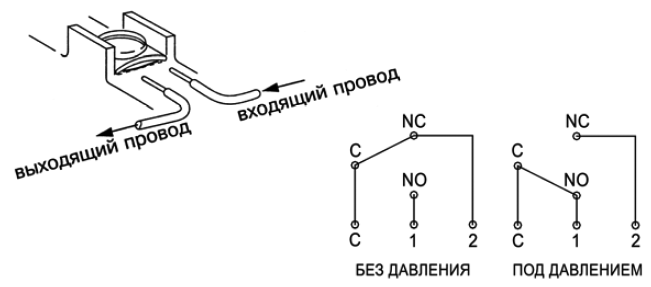

Рис. 2 Схема электрического соединения. Сигнализатор давления PS10-2
3. СЕРТИФИКАТЫ
- Сертификат МЧС Украины
- Также сигнализаторы давления имеют сертификаты: UL, ULC и CSFM, FM, LPC, NYMEA, CE.
