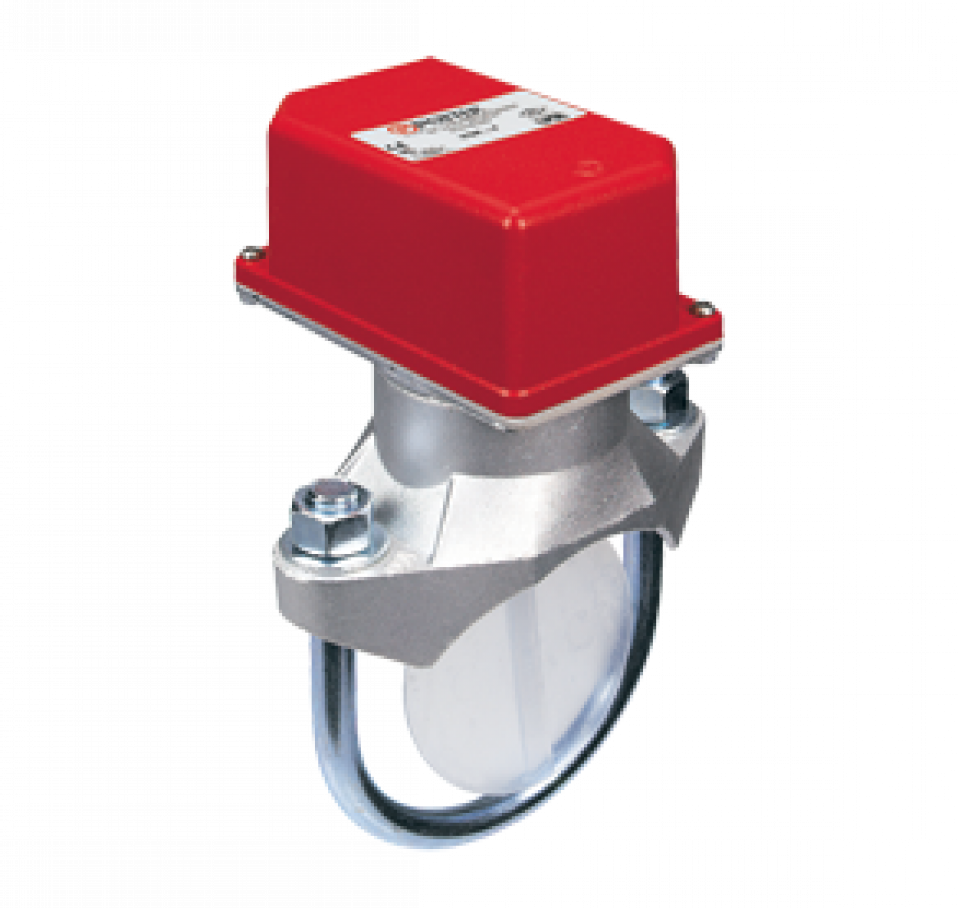

Сигнализатор потока VSR-EU
1. ОБЩЕЕ ОПИСАНИЕ
Сигнализатор потока жидкости крыльчатого типа модель VSR-EU, предназначен для применения в спринклерных системах пожаротушения. Он разработан для установки в трубах размером от DN50 до DN200 с наружным диаметром в соответствии с приведенной спецификацией (см. Табл.1 «Номинальный наружный диаметр»). Сигнализатор имеет выходное реле и регулируемую электронную задержку срабатывания. Реле срабатывает, если происходит увеличение расхода воды через сигнализатор до 38 литров в минуту и более. Величина этого расхода должна сохраняться на период времени, превосходящий выбранное время задержки срабатывания (см. рис.1). Реле сигнализатора заключено в литой корпус. Крышка корпуса удерживается двумя винтами, для снятия которых требуется специальный ключ.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
| Рабочее давление | до 316,2 м вод. ст. (3,1 МПа или 31 бар) |
| Величина расхода, требуемого для формирования сигнала тревоги | 38,0 л/мин |
| Максимальный гидравлический удар | 5.5 м/с |
| Характеристики контактов | SPDT (форма С) 2 А при 0-30 В постоянного тока 10 А при 125/250 В переменного тока |
| Электроввод | для электроввода служат 2 отверстия диаметром 15 мм |
| Диапазон рабочих температур | от 4,5°C до 49°C |
Внимание: данное устройство не предназначено для применения во взрывоопасных средах!
3. МОНТАЖ
См. рис. 1. Сигнализаторы можно устанавливать на горизонтальном или вертикальном участках трубопровода в местах, доступных для их обслуживания. Сигнализаторы нельзя располагать ближе, чем на 150 мм к фитингам, изменяющим направление потока воды или ближе, чем на 600 мм к клапану или дренажному трубопроводу. Проведите слив системы и просверлите отверстия в трубопроводе, в соответствии с данными, указанными в табл. 2. Очистите внутреннюю сторону трубы от всех наростов или других материалов на расстоянии, равном диаметру трубы по обеим сторонам от отверстия.
Порядок монтажа
Поверните крыло, чтобы оно встало в отверстие, не сгибая его, таким образом, чтобы направление потока воды совпадало с направлением стрелки на корпусе. Установите скобу корпуса и затяните попеременно гайки с окончательным моментом затяжки 60 Н∙м. Крыло не должно соприкасаться с внутренней поверхностью трубы или задерживаться на каком-либо препятствии. Усилие затягивания болтов: 27 Н∙м.
Примечание: Завод-изготовитель рекомендует проверять работоспособность сигнализатора потока жидкости и связанных устройств тревоги после завершения монтажа и далее периодически в соответствии с соответствующими стандартами NFPA и/или требованиями других органов, имеющих соответствующую юрисдикцию, но не реже одного раза в три месяца.
Минимальный расход воды, необходимый для срабатывания сигнализатора – 38 л/мин.
Таблица 2

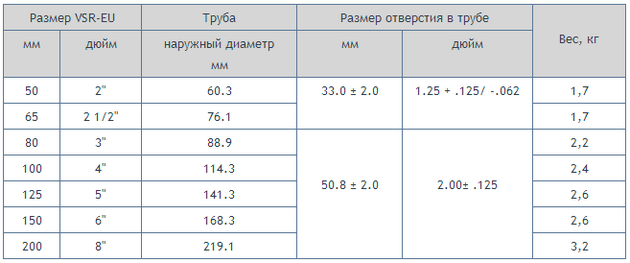

Размеры труб для установки сигнализатора потока жидкости VSR-EU
Рис.1 Установка сигнализатора потока жидкости

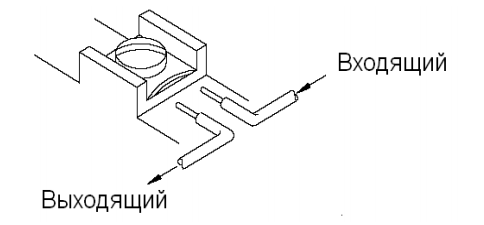

Рис. 2 Подключение проводов к винтовому зажиму
Предупреждение: Разделку и закрепление проводников в зажим производить только так, как указано на рисунке. Закрепление проводника методом «петлей вокруг винта» не допускается.
3. СЕРТИФИКАТЫ
- Сертификат МЧС Украины
- Сигнализатор потока жидкости VSR-EU также имеет сертификаты: UL, ULC и CSFM и NYMEA
