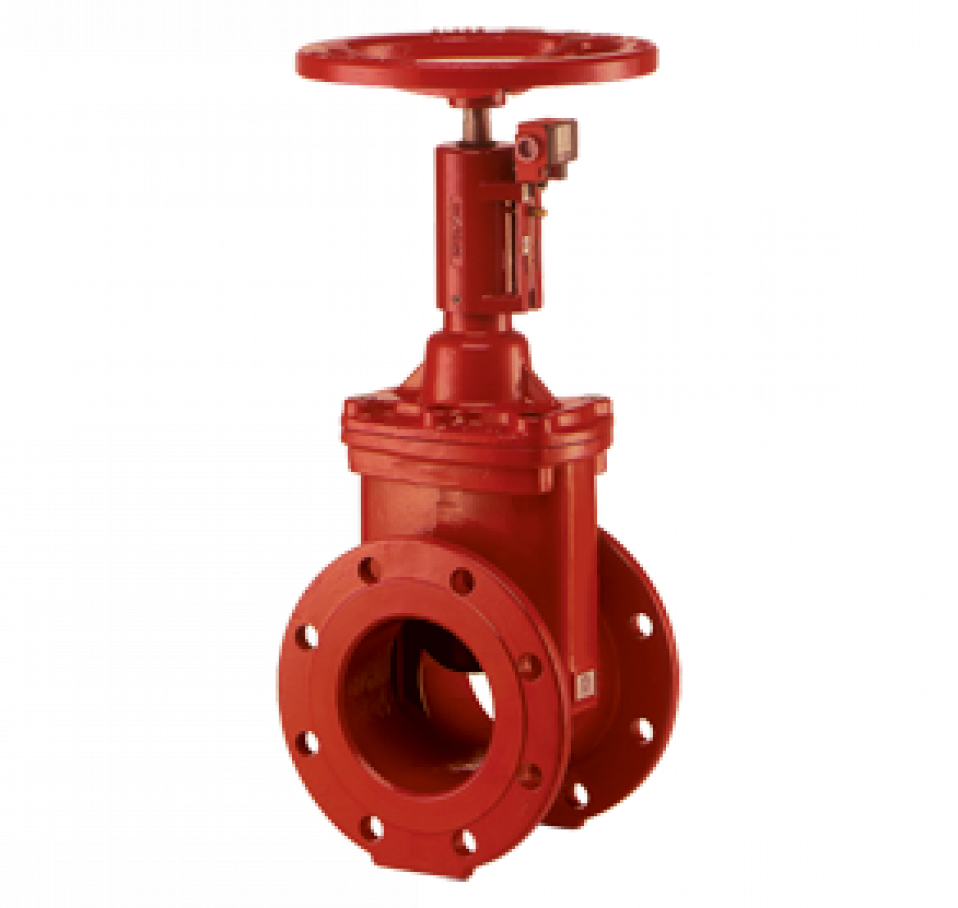

Задвижка шиберная, модель GRV 05-47
1. Общее описание
Задвижки шиберные (запорные клапаны) серии 05-47 применяются как запорное устройство на трубопроводах для воды при температуре до 95° С, давлении до 163,2 м вод. ст.(1,6 МПа или 16 бар) и других нужд хозяйственной деятельности. Они могут комплектоваться указателем положения задвижки для индикации состояния клапана (закрыт/открыт).
2. Технические характеристики

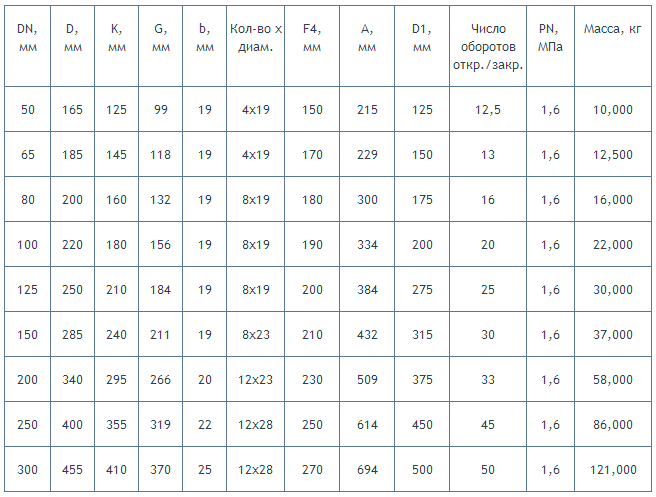

Основные технические показатели задвижек шиберных указаны в таблице 1. и рис.1
Таблица 1
В соответствии с НПБ 88-2001: «Тип запорной арматуры (задвижки), применяемой в установках пожаротушения, должен обеспечивать визуальный контроль ее состояния («закрыто», «открыто»). Допускается использование датчиков контроля положения запорной арматуры».
Поставляется отдельно:
Задвижки шиберные серии 05-47 могут комплектоваться указателем положения задвижки.
Указатель положения задвижки, модель BI-SU1ZW, для индикации состояния клапана (закрыт/открыт), (рис.2) с легкосъемной крышкой, внутренним уплотнением и двумя боковыми кабельными вводами. Выключатель выполнен из термопластичного, негорючего материала.
Указатель положения задвижки, модель BI-SU1ZW имеет две пары сухих контактов: 13 и 14 – (нормально открытые), 21 и 22 – (нормально закрытые). При включении указателя контакты 13 и 14 замыкаются, а контакты 21 и 22 размыкаются (см. рис.3)

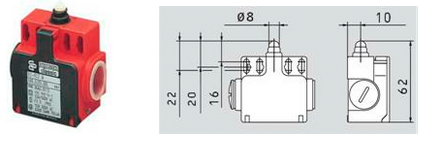

Рис.2
Указатель положения задвижки модель BI-SU1ZW
 |
Рис. 3
Схема подключений
6. Сертификаты
Данные задвижки шиберные также имеют сертификаты VDS.
8. Оформление заказа
При размещении заказа укажите: модель задвижки, давление, диаметр
Например: Задвижка. GRV 05-47, PN16, DN100; указатель положения задвижки, модель BI-SU1ZW.
